锅炉布袋除尘器是一种干式烟尘处理设备，也是一种锅炉袋式除尘器，1~10T小型锅炉除尘器—锅炉除尘设备，结构设计先进，性能稳定可靠，该锅炉除尘器是采用锅炉脉冲式除尘器，其布袋骨架采用圆形，从而减少了滤袋与骨架的相互磨擦，也延长了滤袋的使用寿命，又可方便于卸袋。结构设计中又采用上部抽袋的方式，在换袋时只需打开顶盖门，在抽出骨架后即可自行更换除尘布袋，因而有效改善了换袋的操作条件。
产地：河北泊头
供应商：泊头市实恒除尘设备有限公司

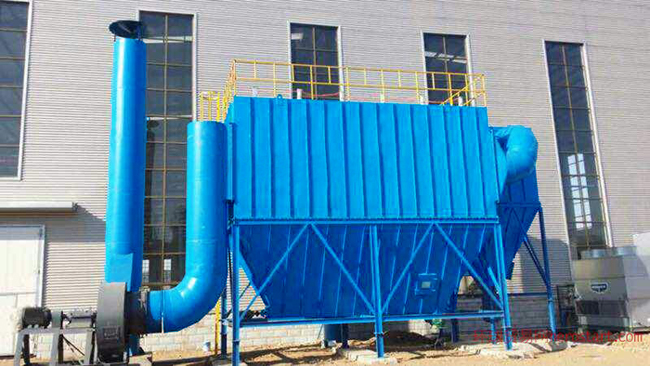

小型锅炉布袋专用除尘器（附图）
实恒GMC型锅炉脉冲布袋除尘器产品介绍
一、GMC型锅炉布袋除尘器工作原理：
GMC型锅炉高温烟气脉冲布袋除尘器，其结构是由灰斗、箱体、过滤布袋、自动清灰喷吹装置等结构部分组成的。锅炉袋式除尘器在工作时，产生的高温烟气在由进风口进入锅炉除尘器，首先会碰到进风道中间的斜隔板，由此气流便会转折而向下流入灰斗，在由于受到重力沉降的作用，粗尘颗粒便会直接落入灰斗的底部，从而起到预收尘的作用，与此同时气流速度也会相应变慢，轻微粉尘便会随气流转折向上进入箱体中，烟气粉尘由于被过滤布袋过滤所阻留，则会积附在滤袋的外表面，经过滤后的洁净气体则会透过滤袋而进入箱体上部净气室至出风口，经引风机的作用而排至大气中。由于积附在滤袋外壁的粉尘的不断增加，当达到设定时间或者设定压差，脉冲控制仪便会顺序间隔触发开启脉冲电磁阀，使得压缩空气包内的压缩空气，经过喷吹管对各排滤袋进行脉冲喷吹清灰，使得滤袋在瞬间急剧膨胀抖落积附在滤袋外壁的粉尘，从滤袋上剥离的粉尘则会沉降至灰斗中，经过卸灰阀装置排出。 二、GMC锅炉布袋除尘器技术参数
规格 技术参数 GMC-70 配套1吨锅炉 GMC-140 配套2吨锅炉 GMC-280 配套4吨锅炉 过滤风量（m3/h） 3150-4725 6300-9450 12600-18900 过滤面积（m2） 52.5 105 210 过滤风速（m/min） 1 – 1.5 1 – 1.5 1 – 1.5 滤袋数量（个） 70 140 280 滤袋材质 高温滤袋 高温滤袋 高温滤袋 滤袋规格（mm） Ф120×2000 Ф120×2000 Ф120×2000 电磁阀型号 DCF-25 DCF-25 DCF-25 电磁阀数量（个） 7 14 28 设备阻力（pa） 1000-1200 1000-1200 1000-1200 排放浓度（mg/m3） 30-50 30-50 30-50 压缩空气压力（mpa） 0.4 - 0.6 0.4 - 0.6 0.4 - 0.6 压缩空气耗量（m3/min） 0.4 0.8 1.6 箱体尺寸（mm）可根据现场调整 1780×1485×4520 2370×2130×5020 4740×2180×5020 配用引风机型号 Y5-47-4C Y5-47-5C Y5-47-6C
规格
技术参数
GMC-70
配套1吨锅炉
GMC-140
配套2吨锅炉
GMC-280
配套4吨锅炉
过滤风量（m3/h）
3150-4725
6300-9450
12600-18900
过滤面积（m2）
52.5
105
210
过滤风速（m/min）
1 – 1.5
滤袋数量（个）
70
140
280
滤袋材质
高温滤袋
滤袋规格（mm）
Ф120×2000
电磁阀型号
DCF-25
电磁阀数量（个）
7
14
28
设备阻力（pa）
1000-1200
排放浓度（mg/m3）
30-50
压缩空气压力（mpa）
0.4 - 0.6
压缩空气耗量（m3/min）
0.4
0.8
1.6
箱体尺寸（mm）可根据现场调整
1780×1485×4520
2370×2130×5020
4740×2180×5020
配用引风机型号
Y5-47-4C
Y5-47-5C
Y5-47-6C
