唐山加热炉固定床干法脱硫+SCR脱硝工艺设备案例
2026-10-30 10:00:41 点击：
唐山加热炉固定床干法脱硫+SCR脱硝工艺设备案例
加热炉固定床干法脱硫+SCR脱硝组合工艺，可实现SO₂和NOₓ的协同高效脱除，全程无废水产生，温降小，能稳定满足工业加热炉的超低排放要求。
一、 完整工艺流程
1、烟气预处理段
加热炉排出的高温烟气先进入预除尘单元，通过金属滤袋或高温电除尘将粉尘浓度降至30mg/Nm³以下，避免后续脱硫剂和SCR催化剂被高浓度飞灰磨损、堵塞。

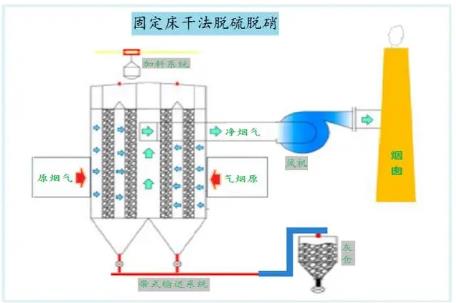

2、固定床干法脱硫段
预处理后的烟气进入填充钙基吸收剂（如Ca(OH)₂、改性石灰石颗粒）的固定床脱硫塔，烟气从塔底向上流动，与脱硫剂逆流充分接触，发生气固反应脱除SO₂，同时可同步吸附部分重金属和残留粉尘。
3、SCR脱硝段
脱硫后的烟气通过GGH微调温度，稳定在300~420℃的催化剂活性窗口，进入SCR反应器。氨气经喷氨格栅均匀混入烟气后，在钒基或分子筛催化剂作用下，将NOₓ还原为无害的氮气和水。
4、后处理段
系统末端配套布袋除尘器，收集脱硫副产物硫酸钙和少量逃逸的催化剂粉尘，净化后的烟气经引风机送入烟囱达标排放。
二、核心单元工作原理
1、固定床干法脱硫：SO₂在催化剂作用下先被氧化为SO₃，再与钙基吸收剂反应生成CaSO₄，全程无水分参与，无脱硫废水产生，脱硫效率可达95%以上。
2、SCR脱硝：在300~420℃温度区间内，以氨气为还原剂，通过催化还原反应将NOₓ转化为N₂和H₂O，核心反应式为：4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O，脱硝效率稳定在90%以上。
1、投运前：硫化物浓度在50-80mg/m3，氮氧化物浓度在200 mg/m3左右；
2、投运后：硫化物控制在接近0，氮氧化物根据需要可以控制在50 mg/m3以内；
尤其是，在最开始的时候SCR系统未投运（氨水系统在未启动时），脱硫剂本身对于氮氧化物的降低效果会非常明显，由此可见无氨水脱硝是且行可行而且卓有成效的；
