锅炉除尘器的工作原理图和清灰方式介绍

锅炉除尘器的工作原理图（见附图一）：锅炉除尘器的原理是锅炉设备产生的烟气在配套引风机的鼓风作用下，含尘烟气则是从锅炉预热器的出口管道经烟道系统，先进入锅炉除尘器的进风总管（为楔形或阶梯风道）中，随后将通过进风总管中的导流装置，使得在进风量均匀后则通过进风调节阀进入至各室灰斗中，粗尘粒则会沉降至灰斗的底部，细尘粒则会随气流转折向上进入过滤净气室，细粉尘就会被阻留在滤袋的表面，经净化后的气体则会经滤袋口（花板孔上）进入至清洁室，再由出风口经过排气阀至出风总管排出，而后再经过配套引风机的作用排至大气层中。

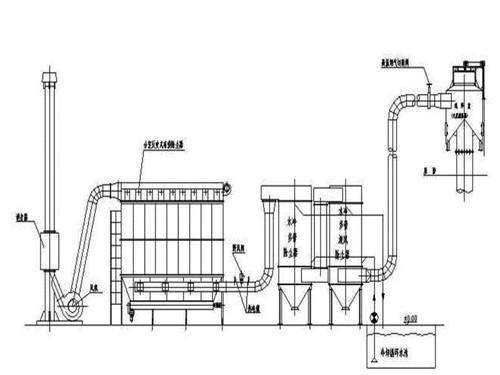

锅炉除尘器的工作原理图（附图一）

　　锅炉除尘器的清灰方式是采用三状态离线脉冲清灰方式的，它是由除尘器的PLC自动控制装置，除尘器的持续运行也会使滤袋表面阻留的粉尘越来越多，当然气体阻力也会相应增大，当阻力增大至设定值时，PLC可以按设定方式（压差控制、时间控制、手动控制）对各室进行循环清灰。锅炉除尘器则开始按分室停风进行离线脉冲喷吹清灰工作。是由PLC可编程序电控仪按照设定压差控制程序，逐室先关闭排气阀控制装置，使该室滤袋处于无气流通过的状态，随后逐排开启脉冲阀并且以低压压缩空气对各滤袋进行脉冲喷吹清灰，经清落的粉尘则会集于灰斗，由回转卸灰阀装置卸入下面的输灰系统中。而当该室滤袋清灰完成后，开启排气阀以恢复该室的过滤状态，再对下一室逐室进行清灰。在每个室的进风口则设有调节阀，出风口也设置有停风阀装置，因此各个室可以自动独立运行，以实现不停机检修工作，然后除尘器自控程序则会在确定清灰周期及两次清灰的间隔时间后，随即转为定时进行控制方式状态。
