青岛橡胶厂密炼机布袋除尘器的工作原理及产品说明书：

橡胶厂密炼机布袋除尘器是脉冲布袋除尘器的一种，那么它的结构组成有哪些呢：

橡胶厂密炼机除尘器（外观见附图一）结构由上、中、下箱体、排灰装置及喷吹清灰系统五部分组成。上箱体包括可掀起的顶盖和出风口，中箱体内结构有花板、滤袋组件组成，下箱体包括有灰斗，进风口及检修门等，排灰装置为回转卸料阀，喷吹清灰系统由脉冲控制仪，电磁气阀，喷吹管及气包组成。

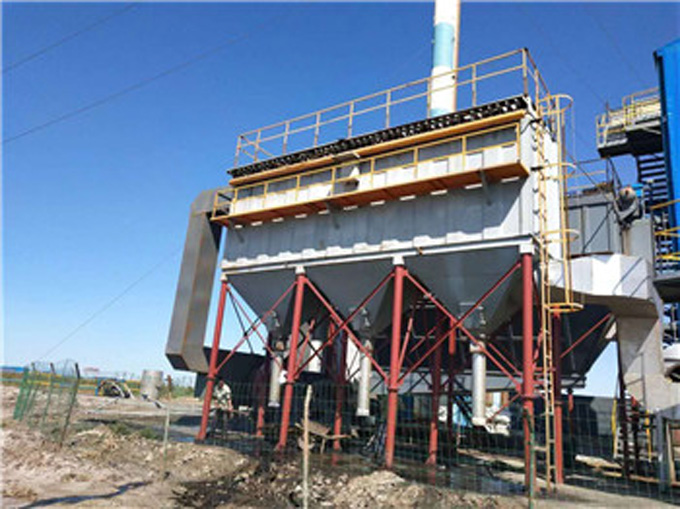

橡胶厂密炼机布袋除尘器外观（附图一）

橡胶厂除尘器工作原理（见附图二）：

       橡胶厂除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

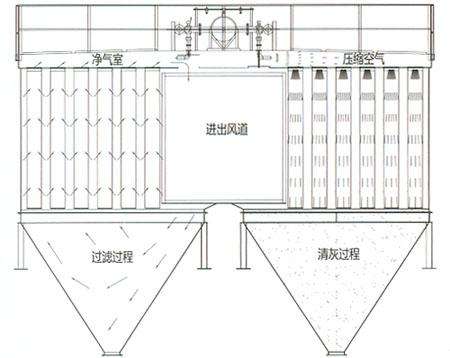

橡胶厂脉冲布袋除尘器工作原理（附图二）

       橡胶厂布袋除尘器的特点：

       1、橡胶厂密炼机除尘器维护管理费用较低，在由于结构设计的先进、采用可靠和高品质的关键件，有效提高了设备的可靠性，并保证除尘器的长期稳定运行，其维护费用仅为一般除尘器的70%左右。

       2、橡胶厂密炼机除尘器的滤袋使用寿命长，在采用先进的脉冲清灰方式以及高质量的滤袋及附件，也使滤袋的使用寿命很大程度延长了。
