熔炼炉脉冲布袋除尘器构造及工作原理介绍

熔炼炉脉冲布袋除尘器构造及工作原理（见以下附图）：熔炼炉在熔炼时所产生的烟气粉尘由废气导流管装置进入分室各单元室，在废气导流装置的作用之下，将大颗粒烟气粉尘经过过滤分离后会直接落入灰斗中，小颗粒微粒粉尘就会随着气流均布装置均匀进入各仓室的过滤区，在经过过滤后的洁净气体则会透过滤袋经过上箱体、提升阀以及排风管排出。

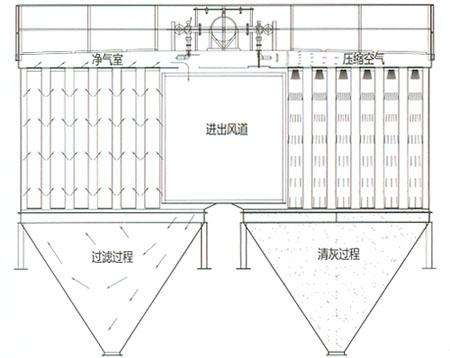

脉冲布袋除尘器工作原理及构造图（附图）

随着含尘烟气过滤工况的持续进行，当过滤（布）袋表面积所积聚粉尘当达到一定厚度时，这时清灰自动控制装置（差压或定时，手动控制）则会按设定程序关闭提升阀。由控制系统控制当前单元离线装置，并同时打开电磁脉冲阀进行喷吹，并抖落滤袋上的粉尘。抖落入灰斗中粉尘则由卸灰阀排出后，再利用输灰系统输送出。布袋除尘器滤袋的喷吹是在每个仓室轮流进行的，而每个仓室又轮流清灰约5分钟，则10个仓室轮流清灰一次约50分钟，当喷吹这个仓室时，则这个仓室关闭，使得烟气不再进入这个仓室，以便防止喷吹下来的烟尘产生二次飞扬。喷吹装置作业时每个仓室一排一排的喷吹，一排喷吹后，在间隔一段时间以后再喷吹第二排滤袋，就这样以此类推的进行。
