脉冲布袋除尘器构造图图文详解

脉冲布袋除尘器是一种常用的袋式除尘器之一，想了解脉冲布袋除尘器就要先了解其工作原理和构造图，其结构原理并不复杂，脉冲布袋除尘器结构主要是由过滤室、滤袋、净气室、卸灰阀、脉冲喷吹装置、电控箱等部分组成的，除尘器箱体是全部采用焊接结构，其检修门均使用泡沫橡胶条做密封处理，并且保证除尘器的严密和不漏风。

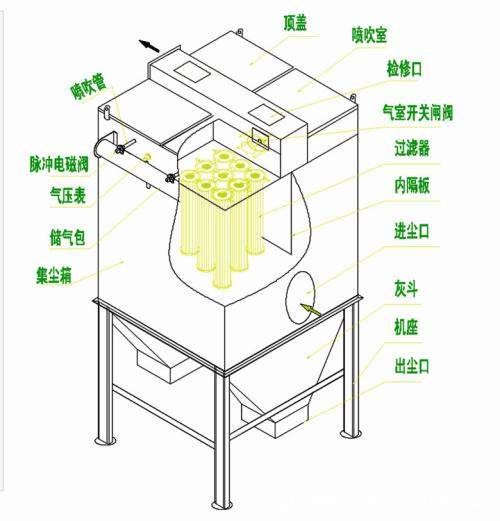

脉冲布袋除尘器构造图（附图一）

脉冲布袋除尘器的工作原理：

烟气含尘气体从袋式除尘器的进口引入后，是通过除尘器烟气分配装置均匀的被分配进入净气室滤袋，而当含尘气体穿透过滤袋时，含气粉尘则会被吸附在布袋外侧，而经净化后的气体则从滤袋内侧排出。当被吸附在布袋滤料上的粉尘达到一定厚度时，电磁脉冲阀则会自动开启，脉冲喷吹空气从滤袋出口处的文氏管喷嘴自上而下，与所体排出的相反方向吹入滤袋，将吸附在滤袋外表面的粉尘清落至下面的灰斗中，然后由排灰阀或螺旋输送机将粉尘排出。由于装设了文氏管喷嘴，可诱导数倍于喷吹空气的净化气进入袋中，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，从而形成很强的清灰作用。

脉冲布袋除尘器构造图（附图二）

除尘器滤袋是采用压缩空气进行喷吹清灰的，清灰结构装置是由气包、喷吹管和电磁脉冲控制阀等结构组成。在过滤净气室内每排滤袋出口顶部均装配有一根喷吹管，在喷吹管下侧正对滤袋中心处设有喷吹口，在每根喷吹管上均设有一个脉冲阀，并且与压缩空气气包相连通。在清灰时，电磁阀脉冲阀自动打开，此时压缩空气经脉冲阀喷口喷向滤袋，则与其引射连同周围气体一起被射入滤袋内部，因此会引发滤袋的全面抖动，并会形成由里向外的反吹气流的作用，清灰装置清除附着在滤袋外表面的粉尘，以进而达到有效清灰的目的和作用。
