铸造厂中频电炉布袋除尘器安装图：

在铸造厂行业领域中，中频电炉布袋除尘器是国内处理电炉烟尘时，经常采用的除尘设备，采用的理由就是由于电炉工作时产生的烟尘，该烟气粉尘具有细且粘的特点，为了保证袋式除尘器能够在适当的阻力水平下的正常工作，我们要求电炉除尘器必须具有较强的清灰能力，因此电炉设备除尘就选用了DMC脉冲袋式除尘器。该除尘设备已经在电炉炼钢、高炉喷煤、烧结、耐火、碳黑、水泥等行业中，得到广泛应用并取得了良好效果。脉冲袋式除尘器其主要特点为清灰能力效率高、过滤粉尘负荷高、除尘布袋长度长、占地面积小、喷吹压力低、维修工作量小、更换和安装滤袋方便，而且与此同时，相比在相同的处理风量下与反吹风类袋式除尘器相比，在投资、运行电耗、占地面积、设备重量等方面都有显著降低。

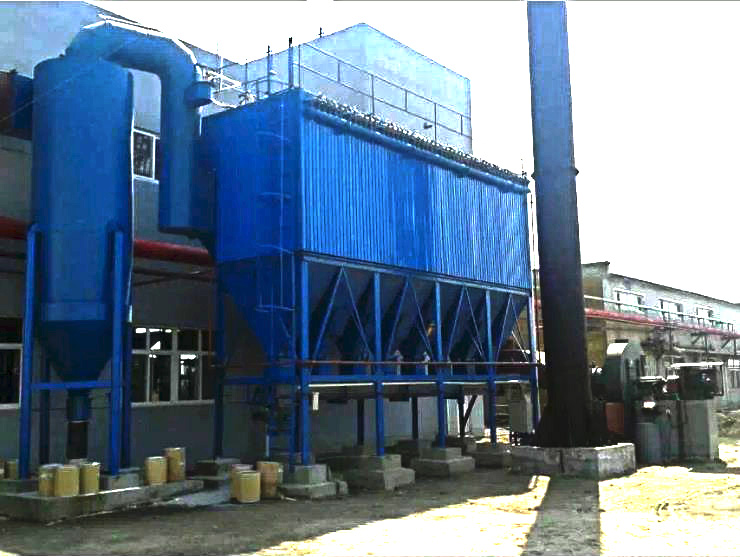

铸造厂中频炉布袋除尘器安装图（附图一）

在实践应用中可知，电炉布袋除尘器具有压缩空气清灰、外滤式除尘、清灰效果好、过滤区全封闭、维护检修机外执行、操作方便等特点。伴随着我国环保法规的修订并提高，大家对环保与降低运行成本的意识也进一步增强了，DMC型脉冲布袋除尘器经过应用与推广，已成为烟气粉尘除尘的优选设备。

实恒环保公司DMC型电炉布袋除尘器结构，共有五大系统组成：

1、 吸尘罩：可采用不锈钢材质旋转型式

2、 管道

3、 主除尘设备：选用DMC型脉冲布袋除尘器

4、 风机、电机

一，电炉布袋除尘器的系统设置

1、除尘器设备：该设备由上箱体、中箱体、灰斗组件、检修门、支架等组成。对于除尘设备本体，我们在设计上以较不利的荷载组合进行强度设计，采用Q235A板材制作。

2、收尘、过滤系统装置：该装置主要由除尘器布袋、除尘器骨架、花板组件、进风分配四大系统组成。

3、喷吹清灰、卸灰系统装置：该装置主要由输气管路、电磁脉冲阀、喷吹管组件及手动插板阀等组成。

4、除尘布袋：采用φ133X2500mm标准规格，材质采用氟美斯针刺毡材质。

5、电炉布袋除尘器均采用外滤式型式，布袋除尘器的除尘布袋利用弹簧涨圈与花板可靠联接，有效形成了干净空气与含尘气体的分离。

6、在清灰作业时，由控制装置脉冲控制仪发出脉冲信号给于电磁脉冲阀，再通过喷吹管喷出压缩空气，使得除尘布袋径向变形抖落灰尘。

7、电炉布袋除尘器得顶部设有检修门，用于检修和换袋（除尘器的维、检修、换袋工作仅需在机外就可执行，不必进入除尘器内部）。

8、电炉布袋除尘器由于配置有进风分配系统及滤袋固定框，这样有效地使进入除尘器的含尘气体被均匀地分布到每个滤袋，滤袋固定框的使用，有效地防止了清灰过程中滤袋间的碰撞和磨擦，特别有利于滤袋使用寿命的延长。

9、电炉布袋除尘器控制系统采用手动与自动两种控制方式。

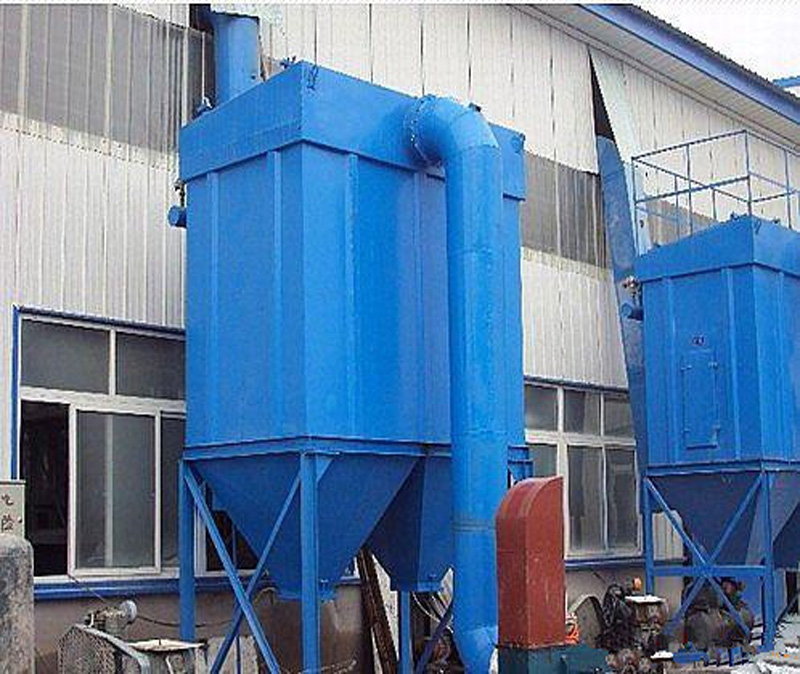

铸造厂中频炉除尘器安装图（附图二）
