冲天炉布袋除尘器的工作原理

      实恒环保公司所生产的冲天炉布袋除尘器设计结构（原理结构图见附图1），是采用PLC全自动化控制的一种袋式除尘器，该除尘器的特点是具有分室反吹、定时清灰、具有体积小、组合形式灵活、具有互换性、滤袋使用寿命长、运转维修费用低、更换布袋方便、清灰机构运行可靠、清灰效果优良等诸多优点。实恒冲天炉除尘设备系统的结构主要由重力沉降室、高温烟气切断阀、水冷多管旋风除尘器、水冷多管冷却器、热电偶、分室反吹布袋除尘器、调风阀、引风机、抽尘管道及烟囱和脱硫系统等部分组成的。

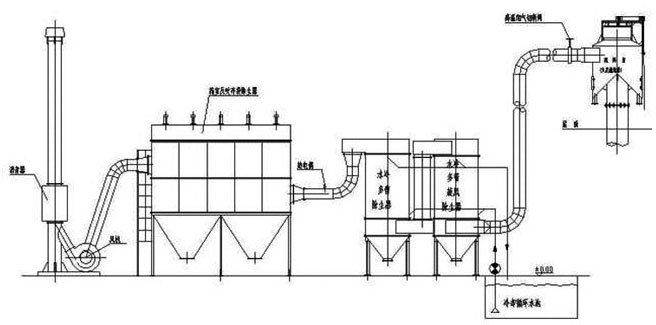

冲天炉布袋除尘器原理结构图（附图1）

实恒冲天炉布袋除尘器设备除尘系统是由：旋风除尘器、多管水冷却除尘器， 布袋除尘器和引风机结构构成的。冲天炉布袋除尘器其作用工作原理（原理见附图2）为：冲天炉内产生的烟气由于受到引风机负压的作用下，首先进入旋风除尘器，烟气中的较大颗粒在旋风除尘器离心自身重力的作用下，降落并从其底部排至集尘斗内，然后含有中小颗粒的烟气则会进入多管水冷却除尘器，使得冲天炉的高温烟气降至200℃以下，并可除去烟气中的中小烟尘颗粒，未除去的小颗粒微尘粉尘再进入布袋除尘器，经过高温滤袋并吸附在滤袋的外表面上，随后分仓将吸附在滤袋外表面的粉尘振打至除灰系统中排出，进而经过处理后并达标的气体则穿过滤袋而进入上部箱体再经过烟囱排出室外。
