沧州布袋除尘器厂家：脉冲布袋除尘器内部结构图展示

实恒脉冲式布袋除尘器（结构原理见附图）是布袋除尘器环保设备的一种，常用的脉冲布袋除尘器一般分为HMC型、DMC型、MC型、XMC型、PPC型等形式，实恒除尘品牌脉冲布袋除尘器，一共有24、36、48、64、80、96、120等多种规格供您选择，可以满足不同用户对脉冲布袋除尘器的不同需求。也许有些用户并不知道脉冲布袋除尘器的内部结构究竟是什么样的？在这里由小编详细为你解说脉冲布袋除尘器的内部结构特征：

沧州布袋除尘器厂家：脉冲布袋除尘器内部结构图展示

实恒品牌脉冲布袋除尘器的结构（附图说明）：脉冲布袋除尘器其实指的就是脉冲喷吹袋式除尘器，该除尘器是由进风口、过滤净气室（内有滤袋、滤袋框架）、清洁室（内有脉冲喷吹装置）、出风口、除尘器风机、灰斗（气流分布装置）和螺旋输送机或叶轮卸料器、爬梯检修平台、护栏、电气控制等组成构件组成的。结构中布袋除尘器的进口(上、下)、出口（上）方向位置的选择，可根据实际现场设计需要用户灵活进行选择。下面说明脉冲布袋除尘器结构是由灰斗、上部箱体、中部箱体、下部箱体等部分组成的，其中上、中、下部箱体结构组成为分室结构。

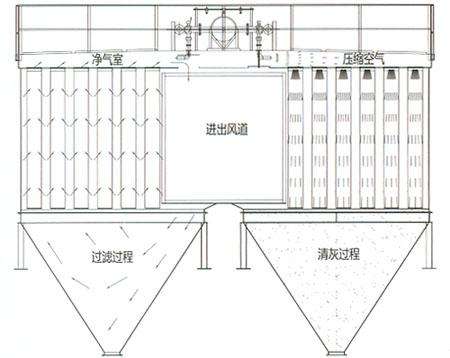

脉冲布袋除尘器结构原理图（附图）

1、上部箱体：该部分箱体结构由可掀起的盖板和出风口部分组成的。

2、中部箱体：该部分箱体结构由多孔板、滤袋装置和文氏管部分组成。

3、下部箱体：该部分箱体结构由进风口、灰斗和检查门部分组成的。

4、排灰系统：是由减速装置和输灰、排灰装置组成的。

5、喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组

6、脉冲布袋除尘器的脉冲控制仪表是采用的是JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。实恒品牌脉冲喷吹袋式除尘器是采用大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其他类型除尘器相比较，其清灰能力大，清灰效率高的特点较为显现。尤其在针对锅炉的烟气中除尘效果极为明显。这对于保护环境、节能减排、洁净生产意义非凡。
