锅炉除尘器设备的构造原理说明

在前面给大家讲过，锅炉除尘器是一种烟气除尘设备，相信大家一定想知道锅炉除尘器设备的构造原理吧，在这里给大家解说锅炉布袋除尘器的内部结构及工作原理，锅炉除尘器的设计结构是采用一炉一套独立的除尘系统，也即所有的工艺、电气、控制均设计为一炉一套。大型锅炉袋式除尘设备是采用离线清灰，而小型锅炉除尘设备是采用在线清灰的，其过滤风速一般不得大于1.0M/min。

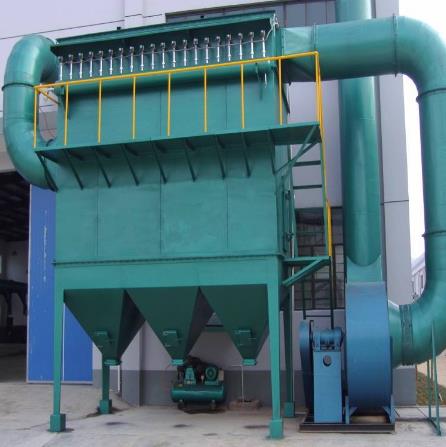

锅炉布袋除尘器结构图(附图)

锅炉布袋除尘器内部结构及工作原理：

布袋除尘器厂家一般将锅炉除尘器内部结构设置为可靠的旁路系统，若在烟气温度不能够有效降低时，则会开启旁路系统，使得高温烟气会直接由旁路系统排出，以能保证滤袋的安全，厂家所设置的旁道通常要能够满足锅炉满负荷的烟气量，锅炉除尘器的控制系统是采用可编程控制器而进行手动自动控制的，并设置差压及定时清灰控制方式，并且也设有压力、温度、料位等检测报警功能。除尘控制器还留有接口以连接DCS，仅供监视净气室一般设有两套在线粉尘检测（漏）仪，监测滤袋是否破损，能够信号远传至DCS显示并报警。将锅炉引风机入口负压及锅炉出口正压连锁打开旁路烟道，以确保保护滤袋除尘的安全。

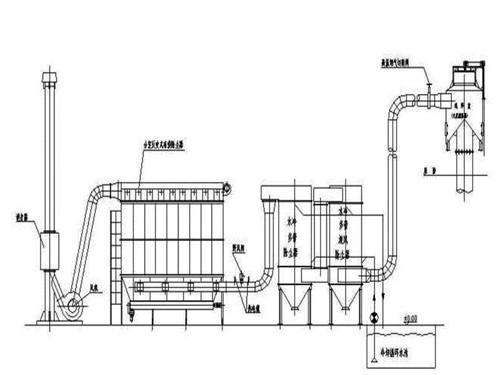

锅炉除尘器的结构原理图(附图)

在锅炉除尘器的所有孔、门制作及装配全部结束后，再进行密封试验，以确保无变形、无泄漏，锅炉除尘器滤袋应该方便拆装、密封性好，其安装可靠性高。在灰斗内装有阻流板，它的下部尽可能距排灰口远一些。将灰斗斜壁与水平面的夹角不得小于60度，且灰斗要有良好的保温措施，灰斗的加热可采用电加热方式，该加热面应均匀地分布在灰斗下部不小于40%的表面积上。锅炉除尘器采用便掀式顶设盖计，上顶盖密封可采作耐高温硅橡胶，但必须保证除尘器本体密封，将除尘器配置进风分配系统，更有效地使进入锅炉除尘器的烟气被均匀地分布到每个滤袋，更加有利于滤袋使用寿命的延长，锅炉除尘器电磁脉冲阀，其脉冲阀膜片的使用次数不得低于1百万次。未完待续
