布袋除尘器原理结构图厂家展示

2019-10-14 11:20:00      点击:

布袋除尘器原理结构图厂家展现

布袋除尘器在十九世纪晚期就已经开端应用了,发展到今日技术在不断的前进,目前被广泛应用的有气动脉冲操控、无触点电动脉冲操控和机械脉冲操控的袋式除尘器。布袋除尘器的内部结构一般都设置有外壳,将滤袋和清灰机构等许多部件都装置在外壳内,布袋除尘器外壳一般被分为两个除尘器除尘结构部分:其间一部分便是集尘室,集尘室外装有进气口,该部位是含尘气体进入的当地,同时也是净化后的气体排出的部位。而另一部分便是净气室,内部结构装有排气口,在除尘器壳体上设置有人孔或许手孔,以便于日常检查和设备修理使用。

布袋除尘器的作业原理见布袋除尘器工作原理图(附图):工业产出含尘气体便是在引风机吸引力的效果下而进入灰斗中,通过导流板后被均匀分配到各条滤袋上。废气粉尘则被阻拦在滤袋的外外表,废气气体则穿过滤袋,通过净气室过滤后外排。布袋除尘器捕集在滤袋外外表上的粉尘,则会导致滤袋透气性的削减,使布袋除尘器的阻力在不断增加,在比及阻力到达设定植(差压操控)或许是过滤的时刻而到达设定值(时刻操控)时,一般处于封闭状况的脉冲阀则会在脉冲喷吹操控仪,PLC脉冲喷吹操控下翻开极时间短的一段时刻(0.1s左右),高压气体瞬间从气包进入喷吹管,并高速从喷吹孔喷出。

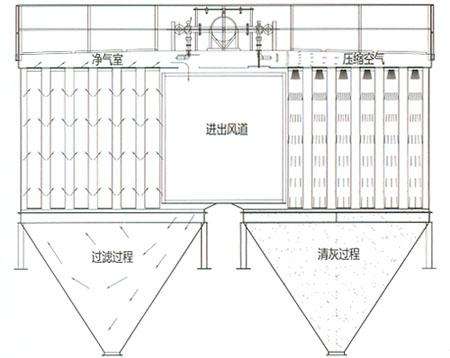

布袋除尘器工作原理图(附图)

脉冲装置发生高速气流会喷入滤袋,并且还会发生数倍于喷发气体的二次引流。在喷发气流与二次引流的一起效果下,使得滤袋内侧的压力就会敏捷升高,除尘滤袋就由原先内凹的形状变成外凸的形状,并在变形量到达必定值时会发生一个很大的反向加速度,而吸附在滤袋上的粉尘则是首要在这反向加速度效果下,而脱离滤袋外表,并且落入灰斗中,致使除尘器的阻力随之下降。将颗粒粉尘从滤袋外表铲除的进程则被称为清灰进程。清灰作业便是按程序是一排一排进行的。脉冲阀喷吹每动作一次,则一排滤袋就会得到清灰。脉冲阀便是按照设定的时刻间隔与次序顺次动作的,直到完成一个清灰循环进程,那么整台除尘器就完成了一个清灰周期。
