PPC气箱式脉冲布袋除尘器结构组成及清灰原理：

一、PPC气箱式脉冲布袋除尘器设备概述：

     PPC型气箱式脉冲布袋除尘器，是近年来新推出的一种新型高效脉冲袋式除尘器。它综合了反吹式脉冲喷吹清灰各类袋式除尘器的优点，也克服了分室反吹清灰强度较差的问题，而且克服了脉冲喷吹清灰需和过滤同时进行的缺点，从而扩大了该除尘器的应用范围。该除尘器具有分室整体清灰的特点，使用大规格电磁脉冲阀清灰形式，具有清灰能力很强、效果很好，使用寿命长等特点。该型除尘器特别适用于高浓度烟气粉尘的治理，可以有效简化粉尘治理的工艺流程，从而降低设备投资成本。该产品产品结构紧凑，占地面积较少，就会降低建设投资。同时具有显著的环境效益、社会效益和经济效益，整个填补了气震式脉冲清灰的国内空白，技术上具有国内领先水平。

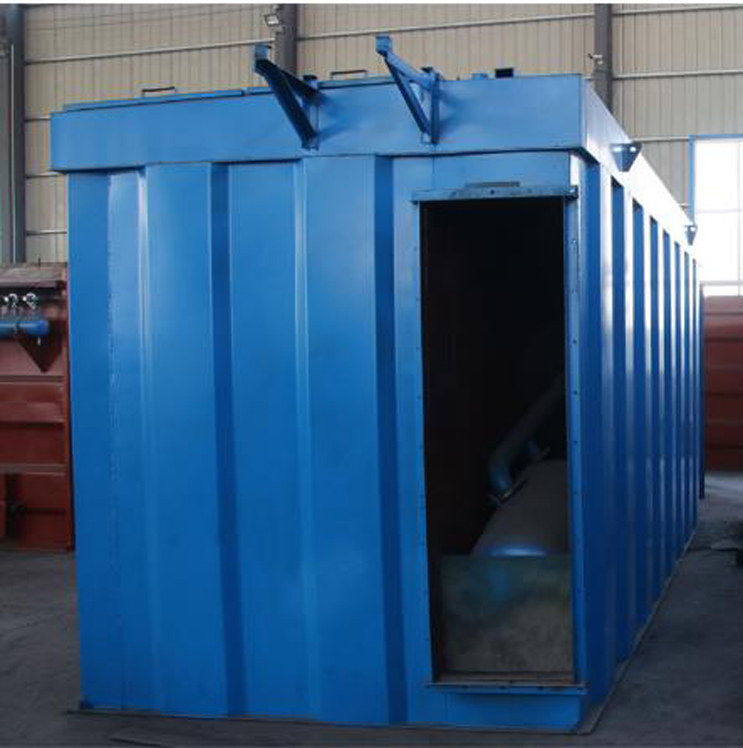

PPC气箱式脉冲布袋除尘器外观图（附图一）

     PPC气箱脉冲布袋除尘器具有四个系列33种规格。过滤面积从93-4361m2，处理风量从6900m3/h到314000m3/h，广泛适用于建材、水泥、冶金、机械、化工和耐火材料行业；特别适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统（或除尘系统）；也可适用于煤磨收尘，但要增设防燃防爆措施，除尘器结构也要相应改变。还可适用于含尘浓度特高气体的收尘，如带o-sepa选粉机的粉磨系统，其气体含尘浓度高达1000g/m3(标)以上，可不设置作预收尘用的旋风除尘器。对于我国北方严寒地区，本除尘器在增加加热保温装置后出能适用。

      二、气箱式脉冲布袋除尘器的结构和工作原理

     1、结构

      PPC气箱式脉冲布袋除尘器这是一种分室结构拼装式，由室顶电磁脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清类（即所谓离线清灰）的袋式除尘器。它与一般喷吹式脉冲袋式除尘器的清灰不同，喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰（即所谓在线清灰），而其它排滤袋仍进行过滤，即清灰与过滤同时在一室中混合进行，清下的粉尘二次飞扬，有部分会被相邻除尘滤袋收去，不利于含尘浓度较大的气体过滤。PPC型分室气箱脉冲是在一个室内关阀停止过滤情况下进行的，而且不停机更换一个室的滤袋。

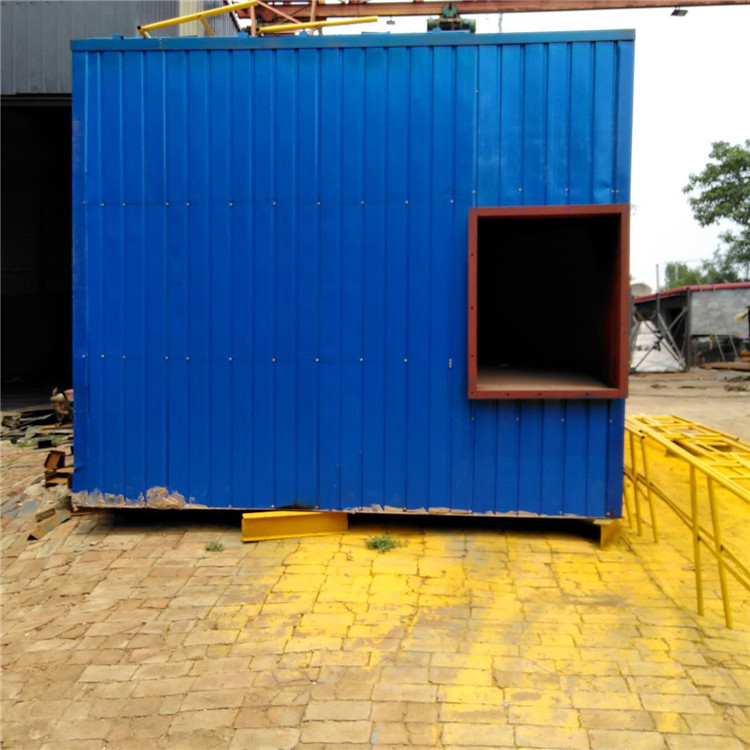

PPC气箱式脉冲布袋除尘器外观图（附图二）

      本除尘器按不同袋数分为A、B、C、D四个系列，每系列又按不同分室数分为多种规格，共33种。由以下各个部分所组成。

    （1）壳体部分：包括清洁室（或称气体净化箱、气箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板、喷吹短管、过滤室内设有滤袋及其骨架。

    （2）灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，分别设置的螺旋输送机、空气输送斜槽和刚性叶轮给料机（即卸料阀）。

    （3）进出风箱体：包括进出风管路及中隔板。单排（或称单列）结构布置在壳体一侧，双排（或称双列）结构布置在壳体中间。A系列较小无箱体，进出风管路分别接于灰斗与清洁室上。

    （4）脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

    （5）压缩空气管路及其减压装置、油水分离器、油雾器等。

    （6）气箱式脉冲布袋除尘器设置支柱及立式笼梯、栏杆防护装置，方便维修工作人员的检修。
