活性炭吸附脱附催化燃烧设备技术原理与工艺流程图

一、活性炭吸附脱附催化燃烧设备技术原理与工艺流程图

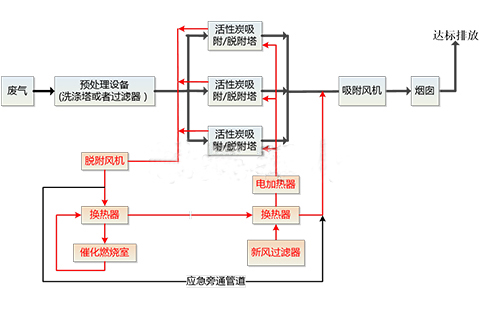

1、活性炭吸附脱附催化燃烧设备工艺流程图（见附图一）

活性炭吸附脱附催化燃烧设备技术原理与工艺流程图（附图一）

2、活性炭吸附脱附催化燃烧设备工作原理：

（1）预处理装置

工业生产产生的有机废气可能会含有少量的粉尘，因此在废气进入活性炭吸附装置前还需进行预处理作业，不然的话会堵塞活性炭的微小孔洞，直接会影响活性炭的吸附效果。预处理采用的设备为干式过滤器，一般分两级过滤（G4初效+F5中效)，同时具有容尘量大、阻力小等特点。

（2）活性炭吸附原理

工业废气粉尘在经过前面的预处理后，有机废气通过进入活性炭吸附/脱附塔进行吸附处理。吸附脱附塔是利用具有大比表面积的活性炭，有效地将有机溶剂吸附在活性炭外表面，以去除废气中的有机物，并达到净化气体的作用，经活性炭处理后的洁净气体，经过除尘风机、烟囱高空排放。

（3）活性炭脱附阶段

而当活性炭吸附废气饱和后，自动切换到脱附模式控制，并启动脱附风机对该吸附床进行脱附。脱附时由风机引入的新鲜空气，首先会经过换热器和电加热室进行预先加热，将新鲜空气加热至接近120℃时会自动进入活性炭床，在活性炭床受热后，这时活性炭吸附的有机溶剂就会被解吸脱附出来。

（4）催化燃烧阶段

由活性炭脱附出来的废气流量小、浓度高，经过风机送入到换热器，然后进入到预热器，在电加热器的加热作用下，使气体温度提高到200-300℃左右，这时再进入催化燃烧床。促使有机废气气体在催化剂的作用下发生无焰燃烧，经燃烧被氧化为CO2和H2O，并同时放出大量的热能，当气体温度再进一部升高，该高温气体再经过催化燃烧室前的换热器预热未经处理的有机气体，从换热器出来的气体再通过新风入口的换热器，对脱附新鲜空气进行加热。两处换热器正常工作后，电加热设备可停止加热，节约能耗。最终气体就会通过烟囱引至高空排放。

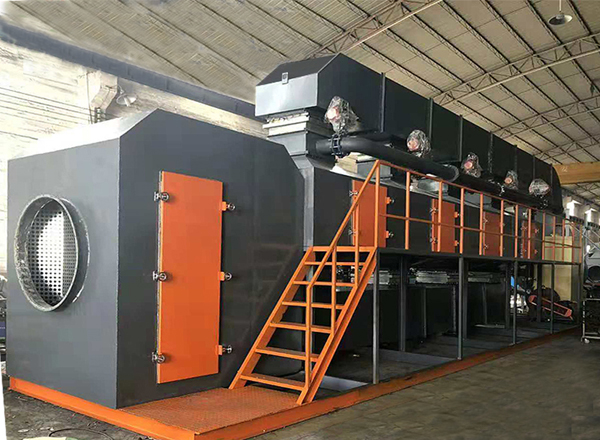

活性炭吸附脱附催化燃烧设备技术原理与工艺流程图（附图二）

二、活性炭吸附脱附+催化燃烧设备的应用：

该装置采用吸附+脱附组合工艺来处理大风量、中低浓度的有机废气，可处理的有机溶剂包括苯类、酮类、脂类、醇类、醛类、醚类、烷类和其混合类。可广泛应用于汽车、造船、家用电器、喷漆、涂装车间的有机废气净化，也可与制鞋粘胶、印铁制罐、化工塑料、印刷油墨、漆包线等流水线配套设备使用。
