布袋除尘器气流均布的作用

布袋除尘器的气流分布应用主要在入口处，布袋除尘器气流是否均布良好，不仅影响气流运动的阻力，而且也会影响到滤袋的使用寿命。所以说，在含尘气体从灰斗进入除尘器时都应当增设有效的气流分布装置，使之确实起到 将气流均布的作用，这种气流分布装置就是对于灰斗进气的除尘器安装灰斗导流板。

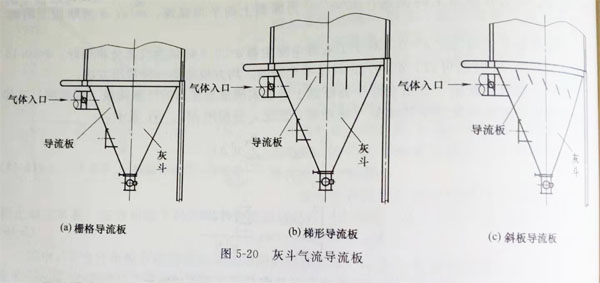

导流板的型式（如图所示）主要有三种：格栅导流板、梯形导流板和斜板导流板。灰斗在安装导流板后，布袋除尘器内部的流场分布得到均化，气流在进入除尘器内部后遇到导流板，一部分气流在导流板的托升作用下向上运动，另外的气流在导流板上格栅的引导下斜向下运动，在除尘器壁的阻碍下又折而向上，使得布袋除尘器的气流均布良好。

布袋除尘器导流板三种形式图解（附图）
