实恒大气反吹风布袋除尘器结构图及工作原理图

反吹风布袋除尘器是实恒品牌脉冲布袋除尘器的一种除尘设备，为了能让广大用户了解本产品，实恒小编在这里为大家讲述大气反吹风布袋除尘器的工作原理。

1、大气反吹风布袋除尘器的工作原理

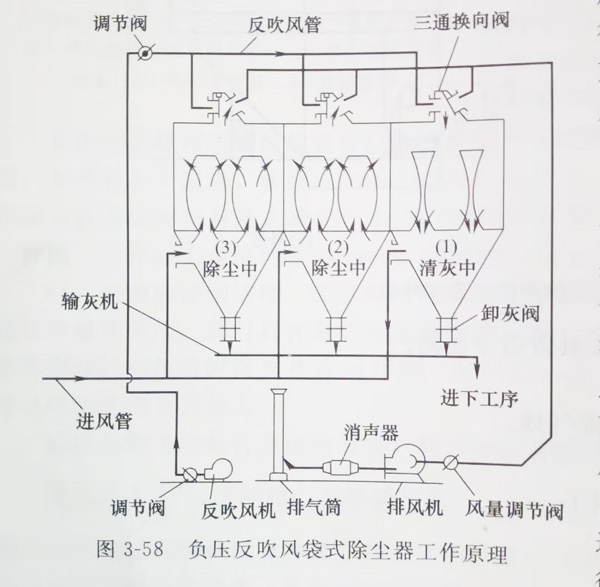

它的结构是由除尘器箱体、框架、灰斗、阀门(卸灰阀、反吹风阀、风量调节阀)、风管(进风管、排风管、反吹风管)、差压系统、走梯平台及电控系统组成，一般常讲的反吹风清灰的原理是利用大气或除尘系统循环烟气进行反吹（吸）风清灰的，它的清灰方式是逆向气流清灰的一种形式，其结构和工作原理如图所示

大多数反吹风布袋除生器的工作流程有三个过程，即过滤、清灰和沉降流程过程，其中在过滤过程中含气体从进风管到除尘器灰斗，此时大颗粒粉尘在重力作用下降入灰斗之后含尘气流经气流分布整流进入滤袋，滤袋为内滤袋式，这是反吹风袋式除器的共同特点。在过滤时小颗粒粉尘被滤布阻留和分离，过滤后的干净气体经由三通换向阀在风机负压作用下经排气筒送入大气中。

   通往排气总管被三通换向阀和调节阀的阀板都打开，这时反吹风机工作，反吹风吹向滤袋进行与过滤方向相反的吹洗，滤袋上的粉尘层被吹落，清灰完毕。清灰后的沉降过程是关闭调节阀，让滤袋既无过滤过程又无反吹清灰过程，而是处于静止阶段，使从滤袋上吹落的粉尘沉降在灰斗张总，之后换向阀换向，沉降过程停止再进入过滤过程。
