复合肥布袋除尘器的运行原理

我公司为山东潍坊某混肥一车间设计制造的HFMC-600型复合肥布袋除尘器，结构设计是采用的气箱脉冲布袋除尘器（见附图），每台气箱脉冲布袋收尘器是由数个箱室组成的，在各个箱室的侧面出口管道上设置有气缸所带动的提升阀。复合肥布袋除尘器的原理和工艺流程为：而当收尘器的阻力在达到预先设定值（一般为1500Pa）时，此时由清灰控制器则会发出一定信号。其中一个箱室的提升阀就开始关闭，用以切断过滤的含尘气流。随后这个箱室的脉冲电磁阀（每箱一个）则会开启，其压力设定为5～7Kg/cm2的压缩空气，则会涌入袋室以清除滤袋上的粉尘。而当这个动作完成以后（大约10～15秒时间），在出口管上的提升阀则会重新被打开，使得这个箱室会重新进入过滤状态，各箱室依次按照上述过程进行清灰工作。气箱脉冲布袋除尘器清灰方式是采用分箱式清灰，在清灰作业时逐箱隔离轮换进行，从而避免了喷吹式脉冲袋收尘器的粉尘产生二次飞扬问题，同时又可以保证了清灰的效果。该除尘器整个箱体设计是采用了进口和出口总管整体结构，灰斗可以延伸到进口总管以下，使得含尘烟气会直接进入已扩大的灰斗内而且达到预收尘的效果，并且取消了易出现堵塞的水平直管。因此气箱脉冲袋式除尘器是不仅能够处理一般浓度的含尘气体，也能出能处理高达1300g/Nm3浓度的含尘气体。

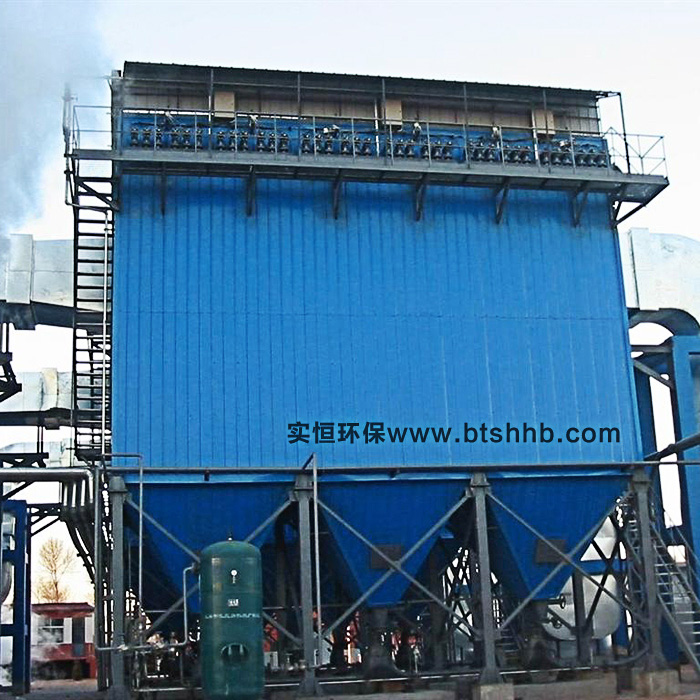

复合肥布袋除尘器外观图（附图）

该袋式收尘器是采用了分箱式大口径脉冲阀，进行反吹射清灰，在换袋时，可打开顶部盖子而直接抽出滤袋，其维护简单又方便。从而避免了喷吹式袋收尘器在换袋时需拆除喷管、文丘里管等诸多烦琐过程。
