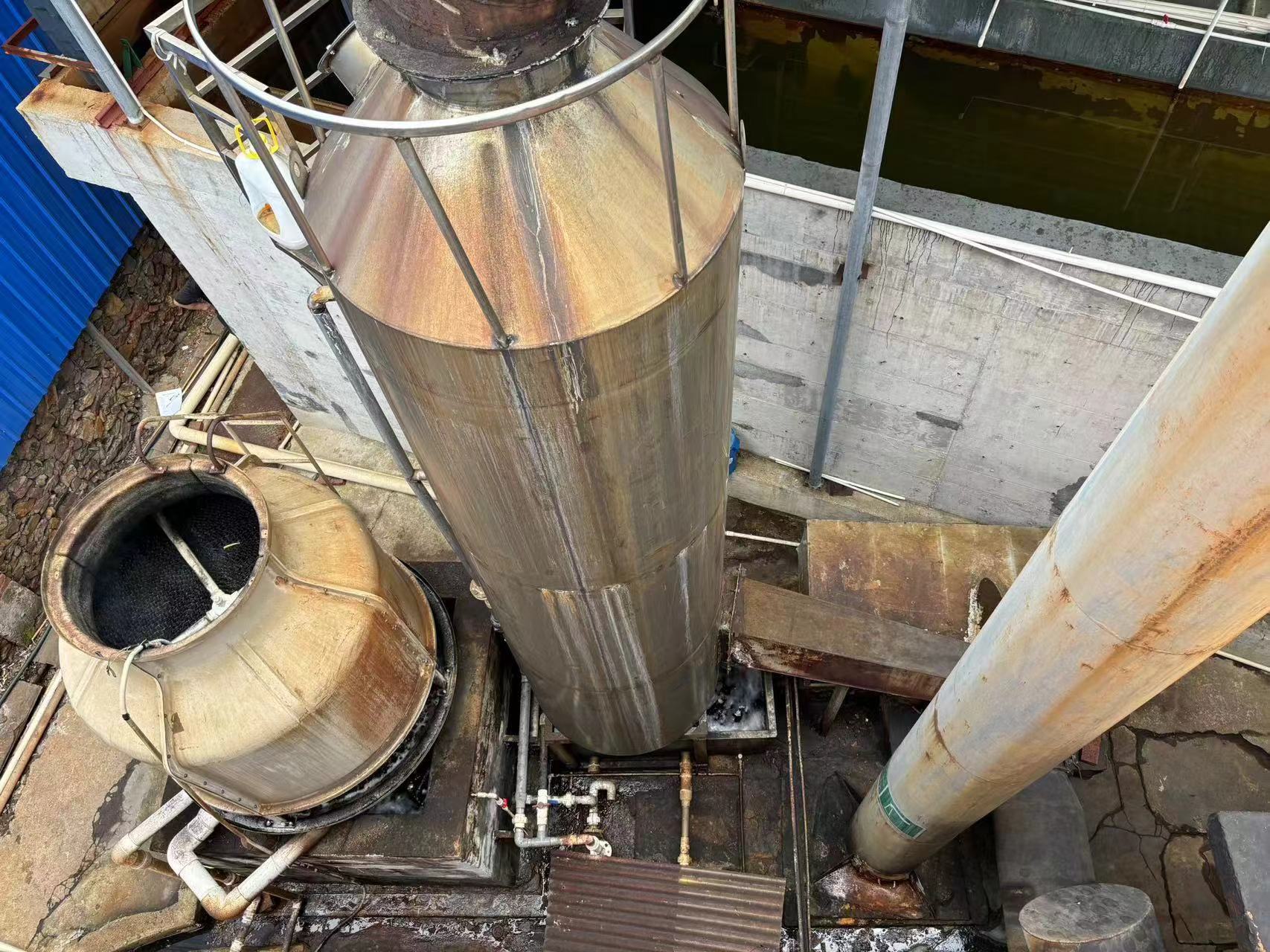

电厂不锈钢脱硫塔的内部结构与原理图

     电厂不锈钢脱硫塔的内部结构与原理如下：

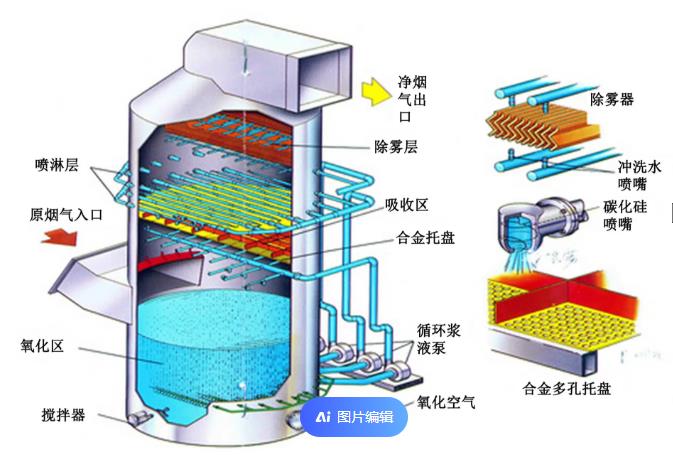

     一、内部结构
     1、填料层或喷淋层：废气进入脱硫塔后，与内部填充的吸收剂（如石灰水或其他碱性溶液）接触，发生化学反应。填料层可增加气液接触面积，提高脱硫效率；喷淋层则通过喷淋系统将吸收液喷淋成无数细小的液滴，与含硫气体充分接触反应。
     2、气液分离器（除雾器）：反应后的混合物进入分离段，除雾器可除掉烟气中携带的液滴，保证净化后的气体不含液滴。
     3、浆液池：位于脱硫塔底部，用于储存吸收液，搅拌器位于浆液池中，起到浆液扰动的作用，避免石膏等颗粒物沉积。
     4、氧化风管：向塔内浆液池注入空气，把亚硫酸盐氧化成硫酸盐，配套设备为氧化风机。
     5、进出口烟道：进口烟道用于将废气引入脱硫塔内进行处理，出口烟道用于将净化后的气体排放至大气中。
