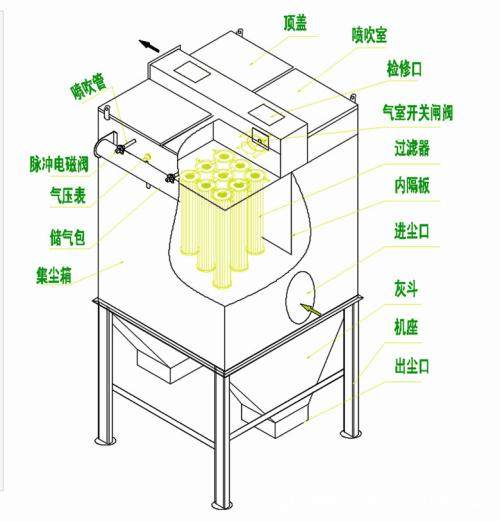

大型布装除尘器内部结构原理图

大型布袋除尘器（结构见附图）结构的稳定性需要精确计算的，因为除尘器结构的失稳现象在实践工程案例中也经常会产生。当大型布袋除尘器结构强度在满足设计要求时，也应该特殊注意结构的稳定性能。大型脉冲布袋除尘器的净化气体的方式一般为外滤式，当废气含尘气体由导流管进入到各单元过滤室时，在因为设计中滤袋底部距离进风口上口的垂直距离，有足够、合理的气流通过，和适当导流和自然流向分布，在达到整个过滤室内空气分布均匀，含尘气体中的颗粒粉尘则会通过自然沉降经分离后直接落入灰斗中，其余粉尘则会在导流系统的疏导下，而随气流进入到中箱体过滤区，从而被吸附在滤袋的外表面，经过过滤后的清洁气体则会透过滤袋经由上箱体、排风管而排出至大气中。

大型布装除尘器内部结构原理图（附图）

大型布袋除尘器的滤袋是采用压缩空气进行喷吹清灰的，除尘器的清灰结构由气包、喷吹管和电磁脉冲控制阀等结构组成。布袋除尘器过滤室内在每排滤袋出口顶部均装配有一根喷吹管，每根喷吹管下侧在正对滤袋中心均设有喷吹口，在每根喷吹管上也均设有一个脉冲阀，并与压缩空气气包相连通。大型布袋除尘器清灰时，电磁阀就会自动打开脉冲阀，使用压缩空气经由喷吹清灰控制装置（差压或定时、手动控制时），按照设定程序打开电磁脉冲喷吹程序，压缩气体就会以极短促的时间内，按次序通过各个脉冲阀经喷吹管上的喷嘴，诱导数倍于喷射气量的空气而进入滤袋，并且形成一定空气波，使得滤袋会由袋口至底部而产生急剧的膨胀和冲击振动，就会产生很强的清灰作用，而抖落滤袋上的粉尘。
