脉冲布袋除尘器脉冲控制器安装方法

2019-12-22 11:30:58      点击:

脉冲布袋除尘器脉冲控制器安装方法

脉冲布袋除尘器是主要依靠脉冲控制仪(也叫脉冲控制器)来进行清灰的,本网站前面给大家讲过:根据布袋除尘器的_结构类型,其清灰方法可采用在线清灰 , 也可采用离线清灰方法,布袋除尘器设备_当采用离线清灰时,必先行关闭清灰室的主脉冲气阀, 然后将PLC电控装量按照顺序的_启动清灰室上的每个脉冲阀的_电磁阀, 使得压缩空气将沿喷吹管_而喷入滤袋,随后进行清灰的,脉冲布袋除尘器控制器接线图(见附图),脉冲布袋除尘器的_气路设计是至关重要的, 它的设计安装正确与否会直接关系到_除尘器的结构阻力的大小,也即关系到除尘设备在运行时的_电耗量的大小 。脉冲控制器安装时其接线方法为:接线前应注意并正确读取_在印刷板上的接线符号,AC220V端子应该_接AC220V电压,应“当”应该接地线,注意千万不要接错, 1至始终位_(比如10位控制仪_应为1~10,并以此类推)_以及DC24V端子(公用线)应接至_电磁脉冲阀,将脉冲控制仪印刷板上的_压差控制应当输入端子与压差控制仪(压差控制仪需配)的_输出触点相连接后即可进行定压差清灰了。

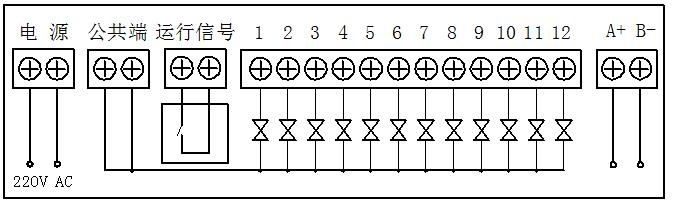

脉冲布袋除尘器控制器接线图(附图)

脉冲控制器的_脉冲宽度可在 0.1~0.2s之间范国内调节, 一般除了脉冲间隔时间为5~30s,将其喷吹周期定为4~50min,而喊吹压力定为 0. 2~0. 3MPa,要在每个除尘净气室的花板上、下侧_都安装了压差计, 这样就可以随时了解该室滤袋的积灰情况以及_每个室的气流均布情况了。脉冲布袋除尘器的_进出口处均要设置_压力计和温度计, 这样就可以了解除尘设备在工作时的_压力升降变化。
