布袋除尘器提升阀结构及工作原理

一、布袋除尘器的提升阀的结构构成

布袋除尘器提升阀也称作提高阀，提升阀的结构是由气缸、电磁换向阀、阀板、提高杆组成的。当要求开关限位时可加设检查开关，也可以使用气缸上自带的磁性开关进行限位检查，一般的旁通阀是带行程检查装置的。

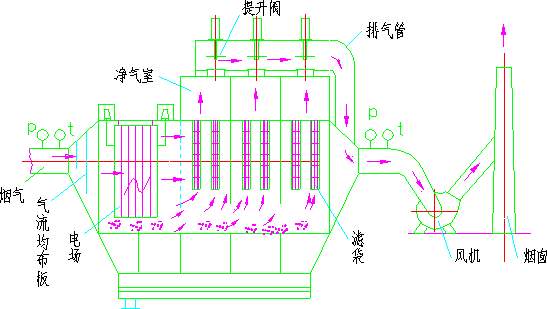

布袋除尘器提升阀结构位置图（附图）

二、布袋除尘器提升阀在设备中的工作原理

一般电控上操控提高阀的是只有操控电磁换向阀一个操控动作线，动作线的头数是依据所选的换向阀决定的。我们所说的高温是由用户自己设定的，当设定好极限温度后，当每到这个温度时PLC就会自动主动翻开提高阀，使得烟气不经过滤袋直接排出。其主要意图是保护滤袋不被烧坏。因此所谓的高温即是你选用滤袋能接受的Z高温度值，我们可以依据这个值来设定提高阀翻开的温度。

布袋除尘器一般规划为负压作业方式，若在此条件下，要隔绝一个过滤室（使一个过滤室离线），只需把离线提高阀进行封闭。当离线清灰时，该阀是WEIYI封闭的阀，提高阀的启闭动力是由一个双作用气缸所提供，而受单电控电磁阀的操控。提高阀的方位由行程限位开关操控和显现。在除尘器作业状况下单室离线保护时，工作人员进入过滤室之前则必须将提高阀封闭，并将电磁阀及球阀一起封闭，而且一起将灰斗进风口处的手动调节阀封闭，然后的话方可翻开上部顶盖进行维修作业。
