反吹风布袋除尘器清灰装置的工作原理是什么

反吹风布袋除尘器也是常用的布袋除尘器之一，今天着重给大家讲述这种袋式除尘器，反吹风布袋除尘器（负压反吹风布袋除尘器工作原理见附图）的结构是由除尘器箱体、框架、灰斗、阀门（卸灰阀、反吹风阀门、风量调节阀）、风管（进风管、排风管、反吹风管）、差压系统、走梯平台以及电控系统组成的。何谓反吹风清灰其实就是利用大气或者除尘系统循环烟气进行反吹（吸）风清灰的结构型式。它也是逆向气流清灰的一种形式，下面就向大家介绍反吹风布袋除尘器清灰装置的工作原理是什么？

反吹风布袋除尘器的清灰结构有以下几种型式，分别和不同结构的反吹风除尘器配合使用。

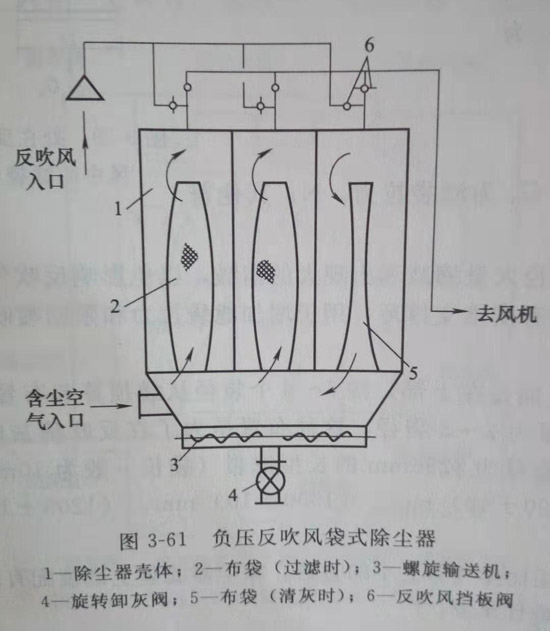

负压反吹风布袋除尘器工作原理（附图）

（1）三通换向阀：三通换向阀有三个进出口，除尘器滤袋室正常除尘过滤时气体由下口至排气口，反吹口关闭。反吹清灰时，反吹风口开启，排气口关闭。

（2）一、二次挡板阀：实际是气动轻型蝶阀，工作时一次阀打开，二次阀关闭；反吹清灰时，一次阀关闭，二次阀打开，相当于把三通换向阀一分为二。

（3）回转切换阀：其工作原理是当除尘器进行分室反吹时，回转喷吹管装置在控制装置作用下，按程序旋转并停留在清灰布袋室风道位置。此时滤袋处于不过滤状态，同时反吹气流逆向通过布袋，将粉尘清落。该程序依次进行直至全部滤袋清灰完毕，回转喷吹管自动停留于零位，除尘器恢复气室过滤状态。

（4）盘式提升阀：主要用于反吹风布袋除尘器的盘式提升阀有两类：一类是用于负压反吹布袋除尘器，结构同脉冲除尘器提升阀。另一类是用于正压反吹风布袋除尘器。

（5）机械回转装置：回转反吹袋式除尘器反吹风系统，包括：反吹风机、调节阀、反吹风管、机械回转装置和反吹风喷嘴以及风机减振设施。其中主要是机械回转装置，机械回转装置有拨叉式和转动式两种。
