布袋除尘器喷吹装置系统结构图详解

本站前面已经讲过，袋式除尘器（布袋除尘器）是捕集粉尘粒子的一种除尘装置，通常是用在大型工业生产的带有粉尘和颗粒物扬尘工况环境的一种除尘设备，当前在大中小型生产企业中袋式除尘器的使用非常的广泛。

布袋除尘器的喷吹装置系统内部结构（见附图一），包括仪表、气源、空气管路、分气包、电磁脉冲阀、喷吹管等等组成。在每排滤袋上均设置有一根喷吹管，喷吹管是通过电磁脉冲阀与分气包相连接的。

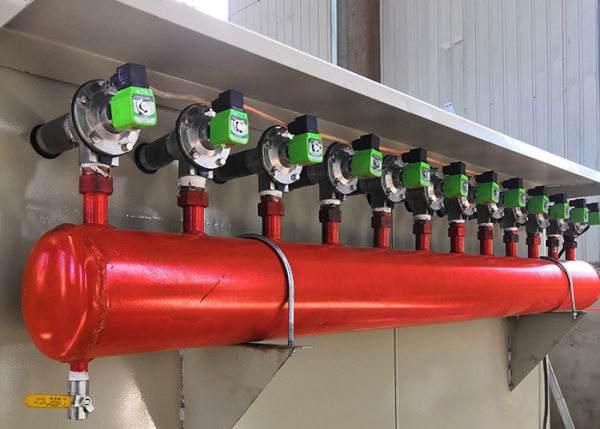

布袋除尘器喷吹装置系统结构外观图（附图一）

喷吹管喷入滤袋的压缩空气量是多少呢？其实压缩空气量是由分气包内的气压以及脉冲电磁阀的开启时间所决定的。将喷吹装置系统的减压阀的指示和控制清灰气压，而提供输入到分气包的气压值是应该在0.2~0.4MPa之间，将压力值设置得越低，则对滤袋的磨损程度就越小，若在保证清灰效果好的前提下，应该尽量将清灰气压值调至最小范围。

布袋除尘器喷吹装置系统结构图（附图二）：

布袋除尘器喷吹装置系统结构图（附图二）

袋式除尘器是一种高效的工业除尘设备，目前已经被广泛应用于工业领域的各个生产环节中，当下本公司针对冶金、建材、煤炭等皮带转运站的粉尘治理特点，又新推广一款新型皮带机布袋除尘器，该除尘器是采用直接放在扬尘点处位置，而直接净化粉尘的高效就地除尘方式，能够直接过滤排除废气并净化空气。
