一、【内容简介】

锅炉水膜脱硫除尘器是锅炉脱硫除尘器的其中一种湿式除尘设备，它是集环保除尘、脱硫、自排或机械排灰以及补水自控于一体的综合除尘装置。并具有操作维护管理方便、溶液左右除尘器内循环使用、耗水量少、运行经济实用等诸多优点。锅炉水膜脱硫除尘器是采用中科院的zui新研究成果，即使用TO树脂作防腐耐磨处理、除尘设备壳体采用金属或陶瓷板块砌筑结构并与金属陶瓷的混合的一种结构设计，该设计方案确保了使用寿命，不论从技术上还是经济上，都可与麻石脱硫除尘器相媲美。它被广泛使用在各种工业领域、电站锅炉，而且是尤为对煤粉、流化床等锅炉脱硫很理想的废气除尘技术装备。

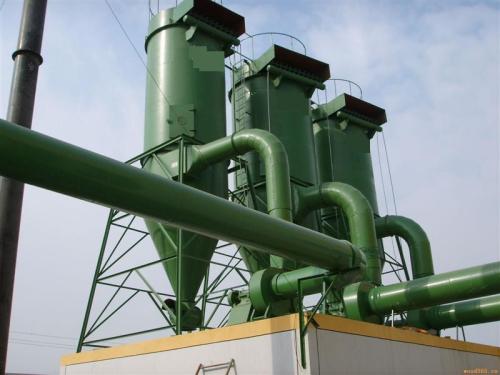

锅炉水膜脱硫除尘器（附图一）

二、【锅炉水膜脱硫除尘器的研发设计原则】

　　1、该除尘器废气处理技术先进、经济合理，是切实有效的烟气治理工艺。

　　2、该设备运行起来非常可靠、阻力也小，不会产生对锅炉运行工况的影响。

　　3、该除尘器具有足够的除尘脱硫效率，能够保证废气达标排放。

　　4、除尘器在使用中，为降低运行费用，使用脱硫剂须来源可靠，其副产品处置合理。废气粉尘不外排也不产生二次污染，使脱硫除尘使用水能够循环利用。

　　5、在设计时已充分考虑到对占用场地的要求，设计考虑使整套脱硫系统结构紧凑，尽量减少占地面积。

　　6、研发中考虑尽量利用厂内已有的设施和资源，以达到减少投资的需要。

　　7、设备运行起来操作很简便，维护管理也很方便。

　　8、在设备使用中应当采取适当措施，避免锅炉脱硫系统结垢和堵塞现象的发生。

　　9、该设备使用寿命长，噪音很小，但也必须设有可靠防腐措施。

　　10、设备在安装中施工工期短。

　　11、锅炉脱硫除尘装置设计布局合理、操作维护简单、不结垢、不堵塞，与锅炉同步运行率达到100%。

三、【锅炉水膜脱硫除尘器工艺流程】

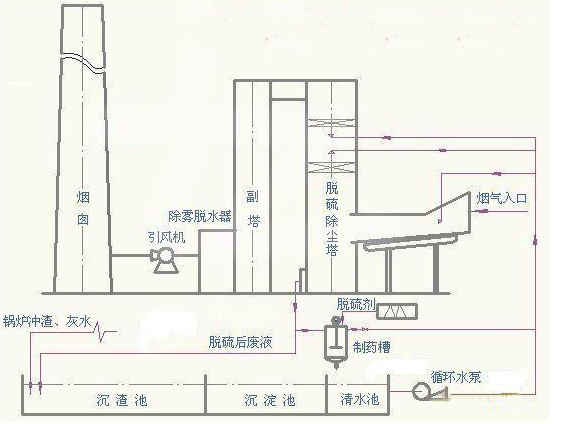

锅炉水膜脱硫除尘器工艺流程（附图二）

 四、【锅炉水膜脱硫除尘器的工艺特点】

　　锅炉水膜脱硫除尘器与石灰石或石灰湿法脱硫工艺相比较，钙钠双碱法原则上具有以下优点：

　　1、用钠碱法脱硫工艺，所使用循环水基本上是[Na ]的水溶液，该设备在循环过程中，对水泵、管道、设备等均无腐蚀与堵塞现象，便利于设备运行与保养。

　　2、吸收剂的再生工艺和脱硫渣的沉淀工艺均发生在脱硫塔外进行，这样避免了脱硫塔内的堵塞和磨损现象，有效提高了运行的可靠性，很大程度上降低了其操作费用。

　　3、所使用的钠基吸收液其吸收SO2速度很快，故可采用较小的液气比值，要求达到较高的脱硫效率，一般要在90%以上才可。

　　4、相对于除尘脱硫一体化技术而言，可考虑提高石灰的利用率。

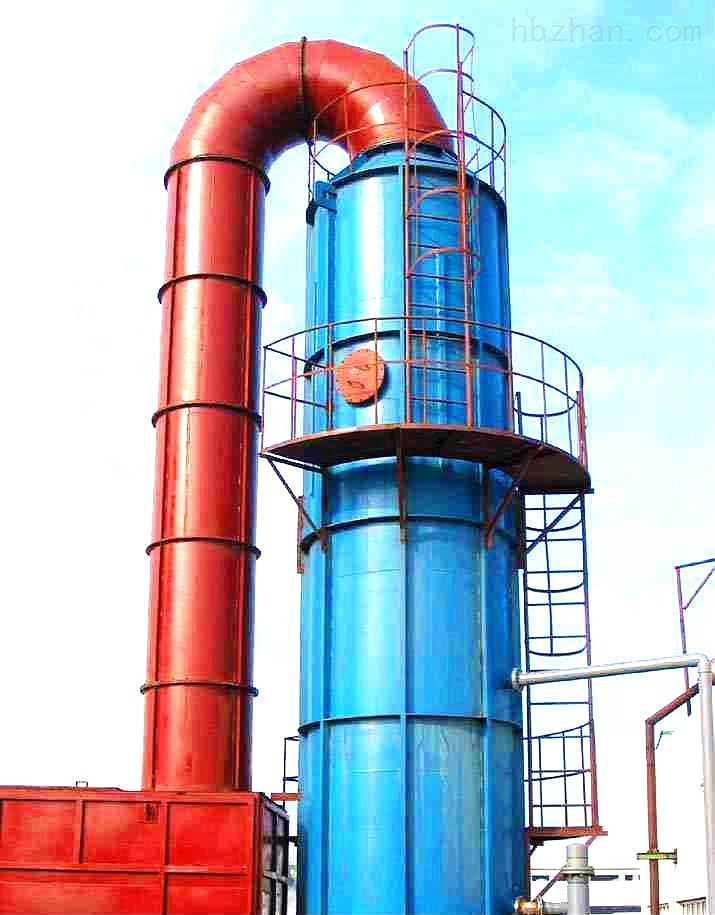

锅炉水膜脱硫除尘器（附图三）

五、【锅炉水膜脱硫除尘器的工艺流程内容介绍】

　　1、锅炉脱硫钠-钙双碱法【Na2CO3--Ca(OH)2】，是采用纯碱来吸收锅炉中产生的SO2，利用石灰还原再生，石灰再生后吸收剂被循环使用，无废水排放。

　　3、在从锅炉脱硫除尘器(预除尘中，除去大部分粗颗粒粉尘后，可用可不用)来的烟气，经过增压风机加压之后，先经过文丘里段，此时烟气经过文丘里喉部的缩放处，气流流速明显从慢到快再到慢，因而在喉管入口处与喷入的雾化碱液进行充分混合接触，烟气中部分SO2被碱液充分吸收，在烟气中的细小粉尘被气雾湿润而造成凝聚，使其密度相应增大。烟气经预脱硫并增湿后，再沿脱硫塔下部切线方向进入旋流板塔(我公司设计的塔与常规旋流板塔有些区别，取消降液装置，每层塔板的浆液由上部雾化喷淋层落下的凝结的液滴组成)，由于塔板叶片的导向作用而旋转上升，并在塔板上将雾化喷淋层落下的浆液重新喷成几十微米的细雾滴，使气液间接触面积急剧增大(比水膜除尘器的气液接触面积增大几百至上千倍)。液滴被气流带动迅速产生旋转，旋转所产生的离心力会强化气液间的接触，zui后被甩到塔壁上，并沿脱硫塔壁下流。

　　由于塔内提供了良好的气液接触条件，气体中的SO2被碱性液体吸收(脱硫)后效果非常好。旋流板塔由于特殊的内部结构设计，所决定了它是一种高效通用型传质设备，该设备具有通量大、压降低、操作弹性宽、不易堵、效率高等诸多优点，其综合性能远远优于国内外普遍使用的湿法烟气脱硫除尘装置。从设计因素再加上旋流板上面的雾化喷淋层，浆液喷淋系统的设计，使喷淋层的设置达到所要求的喷淋浆液的覆盖率，使得吸收溶液与烟气充分接触，从而保证了在适当的液/气比(L /G)之下，能可靠地实现所要求的脱硫效率，从而完成烟气的脱硫吸收和进一步除尘(塔内总共设置2层旋流板和2层雾化喷淋层)作用。

　　经过锅炉脱硫除尘器除尘脱硫后的烟气会向上通过塔顶的除雾板，并利用烟气本身的旋转作用与旋流除雾板的强导向作用，此时将产生强大的离心力，使烟气中的液滴被甩向脱硫塔内壁，从而可有效地去除烟气中的水滴。锅炉除尘器脱硫并除去水雾后的烟气，可直接进入烟道并由烟囱直接排放出去。与此同时，为了方便脱硫系统的检修工作，以及应付紧急的情况，设计另建一旁路烟道。

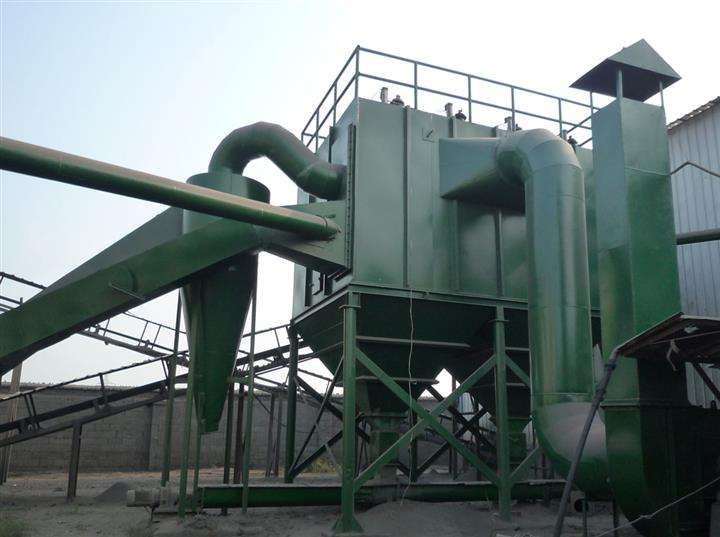

锅炉水膜脱硫除尘器（附图四）

因此我们在工艺先进、运行可靠和经济合理的原则下，为了zui大限度的减小一次性的投资、达到节能降耗和系统维护方便。为广大用户提供完善的研发、生产、安装、使用和售后服务的一条龙服务体系，用户朋友如遇到除尘方面的难题，可咨询我公司技术部，我们会竭诚为您服务。
