燃煤锅炉布袋除尘器安装示意图

2020-3-14 8:43:52      点击:

燃煤锅炉布袋除尘器安装示意图

泊头市实恒除尘设备有限公司日前在辽宁阜新为客户张先生安装了一台燃煤锅炉除尘器,从为客户选型—设计—生产—安装全程均由本公司独自完成,该除尘器为30吨离线脉冲式锅炉布袋除尘器,可能许多客户对于锅炉除尘器的安装不太熟悉,这里就由实恒小编为大家介绍燃煤锅炉布袋除尘器安装工艺流程图(见附图):

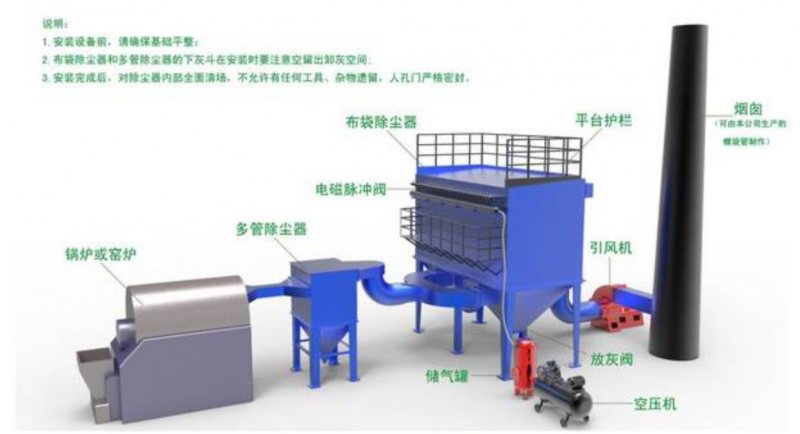

锅炉布袋除尘器安装工艺流程示意图(附图)

1、在安装前首先要核对燃煤锅炉除尘器的气流旋转方向,是否与引风机的旋转方向是否一致,确定安装位置是否便于清灰、运灰,锅炉除尘器落灰口距地面高度一般为0.6~1.0m,并检查除尘器内壁耐磨涂料有无脱落。

2、安装锅炉除尘器的支架:安装前应检查基础符合图纸及质量要求后,将地脚螺栓安装在支架上,然后把支架放在划好基准线的基础上。

3、安装锅炉除尘器:将支架安装好后,吊装除尘器,并紧好除尘器与支架连接的螺栓。在吊装时应根据情况(立式或卧式)可分段安装,也可整体安装。除尘器连接的法兰要连接严密,用石棉扭绳作垫料,垫料应加在连接螺栓的内侧。

4、燃煤锅炉除尘器的烟管安装:先从省煤器的出口或锅炉后烟箱的出口安装烟管和除尘器的扩散管。烟管之间的法兰连接用石棉绳作垫料,连接要严密。烟管安好后,检查扩散管的法兰与除尘器的进口法兰位置是否合适,如略有不合适可适当调整除尘器支架的位置和标高,使除尘器与烟管连接妥当。

5、仔细检查除尘器的垂直度和水平程度:锅炉除尘器和烟管安装好后,应检查除尘器及支架的垂直度和水程度。锅炉除尘器的垂直度和水平误差为1/1000,然后再将地脚螺栓孔内灌注混凝土,等待混凝土的强度达到75%时,再将地脚螺栓拧紧。

6、安装锁气器:锁气器是除尘器的重要部件,是保证除尘器效果的关键部位之一,因此锁气器的连接处和舌形板接触要严密,配重或挂环要合适。

7、现场制作烟管时,除尘器应按图纸位置安装,安装烟管。为减少阻力,应尽量减少拐弯和缩短烟管。制做弯头(虾米腰)时其弯曲半径不应小于管径的1.5倍。制作除尘器的扩散管时,扩散管的渐扩角度不得大于20°。

以上是为大家介绍了燃煤锅炉布袋除尘器的安装工艺流程,泊头市实恒除尘设备有限公司是研发设计生产和安装改造于一体的专门环保企业,欢迎有除尘设备生产和改造有需求的用户前来咨询并与我们洽谈合作。
