旋流板喷淋塔废气处理塔内部结构及工作原理图解：

旋流喷淋塔是喷淋塔废气处理设备之一（原理图见附图一），它是实恒公司新研发的一种能够适应水溶性含尘气体的一种废气净化设备，旋流板废气处理塔还能够适应有色金属、机械加工等各种工业领域的废气处理净化。旋流板废气处理塔中的旋流板叶片就如固定的风车叶片相似，含尘气流在通过叶片时会产生旋转和离心运动，添加的吸收液通就会通过中间盲板，被均匀分配到每个叶片，形成薄液层状，与旋转向上的气流形成旋转和离心的效果，被喷淋后形成细小液滴，被甩向塔壁后，液滴受到重力作用被集流到集液槽，并通过降液管流到下一旋流板废气处理塔旋流板废气处理塔板的盲板区。具有一定风压、风速的待处理气流从塔的底部进，上部出。吸收液是从旋流塔的上部进从下部出。气流与吸收液在塔内作相对运动，并在旋流塔板的结构部位形成很大表面积的水膜，从而大大提高了吸收作用。每一层的吸收液经旋流离心作用掉入边缘的收集槽，然后再经导流管进入下一层塔板，进行下一层的吸收作用。

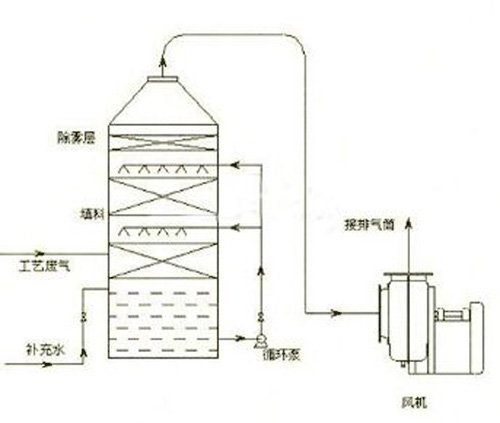

旋流板喷淋塔工作原理图（附图一）

旋流废气处理塔处理烟气的技术工艺原理（结构见附图二）：在烟道入口处设计初级喷淋装置，当烟气经进口烟道，与布置在进口烟道段的喷淋形成的水雾进行传质换热，得到初步降温和去除部分二氧化硫，切向进入吸收塔。烟气在吸收塔内通过旋流气动装置的加速和旋流，烟尘与经过雾化的吸收液发生碰撞、附着、凝聚、离心分离等综合性的作用，被甩到塔壁，随塔壁水膜流向塔底。旋流板废气处理喷淋塔除尘效率可以达到98.5%以上。通过旋流气动装置的设置，使烟气在同样高度的筒体内旋转次数增加、通过的路径增长，气相紊动剧烈，烟气与吸收液在时间和空间上得到充分的碰撞、接触、溶解、吸收。

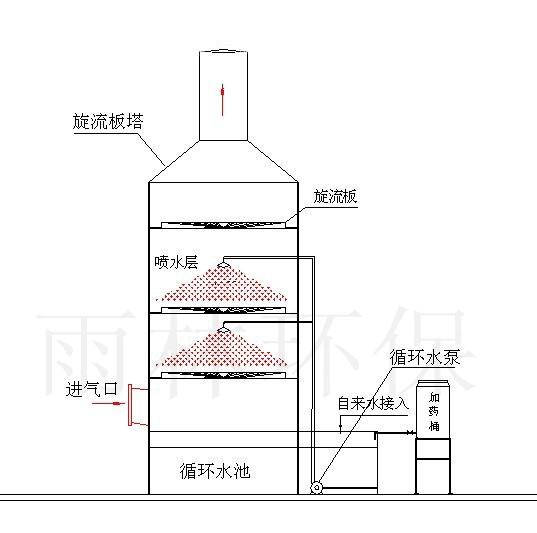

旋流板喷淋塔工艺结构图（附图二）

旋流板废气处理塔具有的优点：1、工艺简单，造价低，运行费用少。2、安装方便，性能稳定，除尘效率高。3、脱硫效果好，使用寿命长，维修方便，操作管理简单，无特别技术要求。4、适应性强，特别适应水溶性含尘气体；5、选用广泛，适用各风量及各行业，对含尘气体无要求。

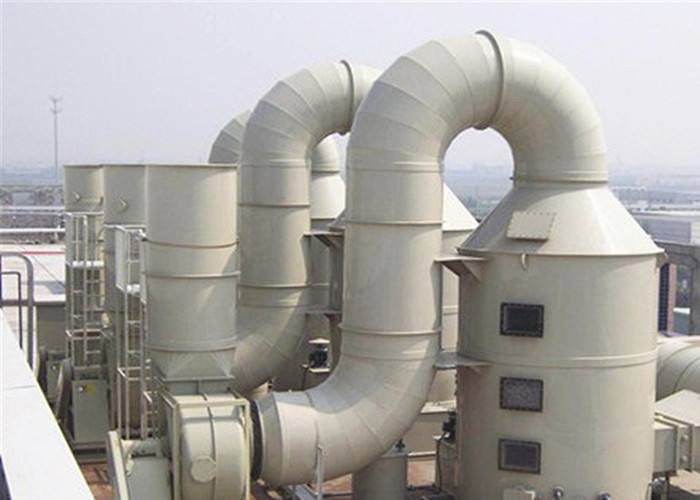

旋流板喷淋塔废气处理塔外观图
