实恒分室反吹风布袋除尘器原理结构图解析：

在布袋除尘器设备中，反吹风布袋除尘器（也叫反吹袋式除尘器原理结构见附图一）是在工业车间应用较为广泛的一种布袋除尘器，布袋除尘器按反吹风方式可分为分室反吹和噴嘴反吹两大类。

1、分室反吹布袋除尘器（外形图见附图二）结构类型采用分室结构，是利用阀门逐室切换气流，布袋除尘器在反向气流作用下，迫使除尘布袋缩瘪或鼓胀而进行清灰的布袋除尘器。若按清灰的过程可以将分室反吹布袋除尘器又分为分室二态反吹布袋除尘器、分室三态反吹布袋除尘器和分室脉动反吹布袋除尘器三种类型。二态反吹是指在清灰过程中除尘布袋只有“鼔胀”、“吸瘪”两种工作状态。“三态”反吹是指在清灰过程中布袋具有“鼓胀”、“吸瘪”、“静止”三种工作状态。“脉动”是指反吹气流呈脉动状供给的反吹布袋除尘器。

2、噴嘴反吹是利用高压风机或压气机装置提供反吹气流的，布袋除尘器通过移动的噴嘴进行反吹，反吹使除尘布袋产生变形抖动，并穿透布袋而清灰的布袋除尘器。噴嘴反吹布袋除尘器若按噴吹方式可分为气环反吹布袋除尘器、往复反吹布袋除尘器、回转反吹布袋除尘器和回转脉动反吹布袋除尘器四种。

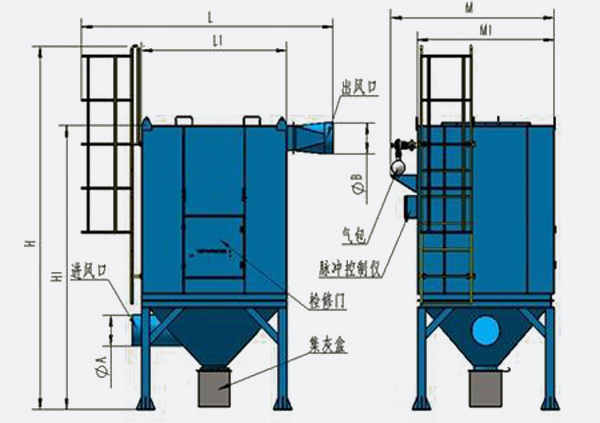

反吹布袋除尘器原理结构图解析（附图）

气环反吹布袋除尘器的噴嘴为呈环缝形，被套在布袋的外面，是经上下移动的方式进行反吹清灰的。往复反吹布袋除尘器噴嘴为条口形，经过往复运动，会将依次与各个布袋净气出口相对，进行反吹清灰的方式。

气环反吹布袋除尘器与往复反吹布袋除尘器的优点是清灰很彻底，但是由于除尘器内部有传动部件机构，在维护起来非常不便，因此该除尘器应用相对较少。

       回转反吹布袋除尘器的噴嘴为条口形状，是经旋转运动反吹模式，依次与各个布袋静出气口相对，进行反吹清灰。回转脉动反吹布袋除尘器是反吹气流呈脉动状供给的回转反吹布袋除尘器。

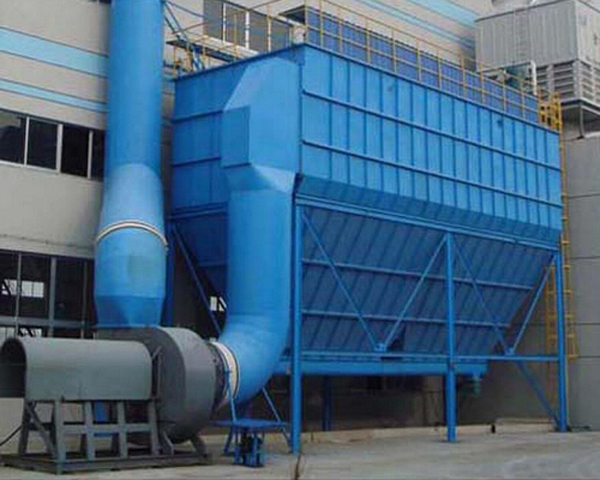

大型反吹袋式除尘器案例（附图二）

分室反吹类布袋除尘器的布袋形状有三种：即为圆袋、扁袋和菱形袋形状。但菱形布袋除尘器在应用中较少出现。扁袋反吹风布袋除尘器经常采用上进气外滤式方式，布袋旁插接入，从除尘器的侧面进行换袋，操作条件非常好。圆袋分室反吹风布袋除尘器多为下进气，有内滤式和外滤式两种。

分室反吹类布袋除尘器的型号种类较多，主要有LFEF系列旁插扁袋除尘器、KZF模块组合式反吹扁袋除尘器、DDF型反吹风布袋除尘器、HXS型玻纤布袋除尘器、XDC型布袋除尘器、HCFL系列反吹风布袋除尘器、LFSF\TCF\GFC系列大型反吹风布袋除尘器等类型。
