实恒PP板材质卧式喷淋塔内部结构介绍（附图说明）：

一、卧式喷淋塔的优势及用途：

PP板高浓度卧式酸雾净化塔（外观图见附图一）是PP喷淋塔废气处理设备之一，它具有阻力小、能耗省、噪音低、处理效率高，能处理氯化氢气体（HCL）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、碱蒸气（NaOH）、l化氢气体（H2S）等气体的新型高效净化塔，它还具有净化效率高、结构紧凑、占地面积小、耐腐蚀、耐老化性能好，重量轻的特点。它特别适用于处理排放一定浓度的腐蚀性酸雾气体，其主要用途应用于化工、电子、医院、学院、研究中心等场所。

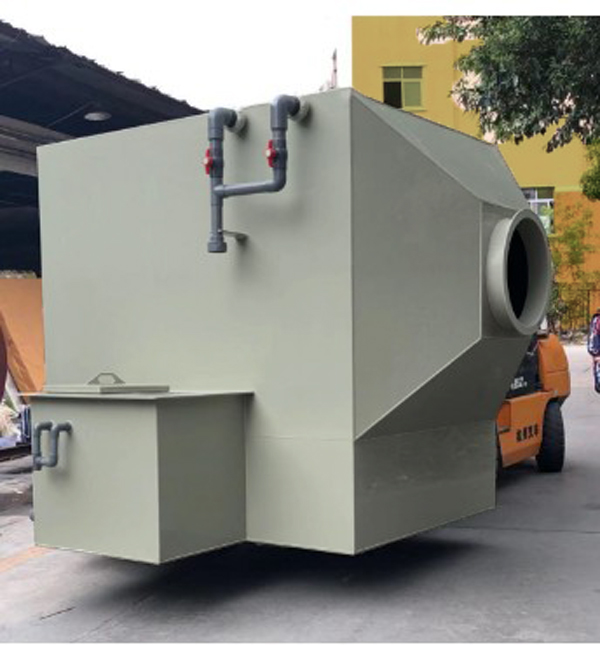

PP板材质卧式喷淋塔结构外观图（附图一）

二、PP卧式喷淋塔的结构（内部结构图见附图二）：

PP卧式酸雾净化塔为方型或圆筒型结构形式，全塔结构主要由三部份组成，即贮液、进气、喷淋、脱水和出气几个部分，其中耐酸水泵装置在喷淋塔外侧，与喷淋塔进、出口管道相连接，塑料球分别装在喷淋内。酸雾净化塔为PP板材质一体制作成型，具有结构紧凑，耐腐蚀，耐高温，外表光滑的特点。其中1、除水部份：塑料制隔离式产生水气分离；2、喷水部分：高压喷水产生雾状，分上下两段扩大接触处理提高功能；3、填充物：呈海胆型或皇冠型，PP 质一体成型；4、循环水槽设置有防溢水口，设有50mm 水位溢水排放管；5、观察窗：5mm厚透明压克力板制；6、自动加水装置：浮球液面自动控制式；7、加药泵：采用22 L/H 耐酸碱定量泵。

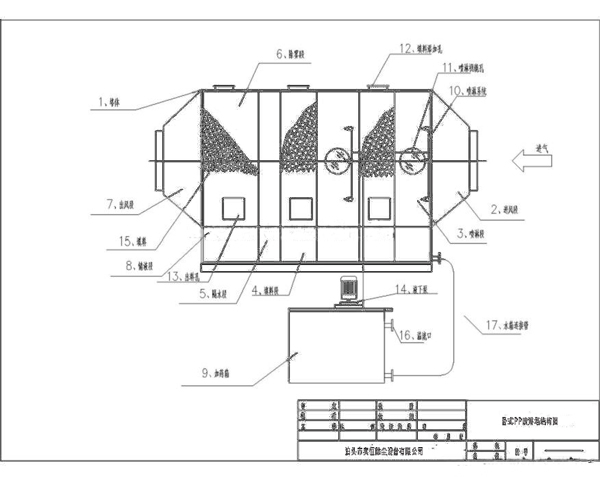

PP板材质卧式喷淋塔内部结构图（附图二）
