实恒小型锅炉布袋除尘器结构作业原理图详细介绍：

小型锅炉在生产制造领域用途很广，我们平常所说的小型锅炉一般指的是10吨以下的锅炉，常用的小型锅炉包含1吨2吨3吨4吨6吨8吨10吨型的小型燃煤锅炉和小型生物质锅炉。实恒环保公司出产的小型锅炉布袋除尘器，是规划 选用的脉冲布袋除尘器，公司技能部是依据不同类型的、不同规范大小制作方法和结构形式小型锅炉，而配套合适的脉冲布袋除尘器。

一、实恒环保小型锅炉布袋除尘器的作业原理详解：

小型锅炉布袋除尘器的作业原理：是运用锅炉引风机选用负压烟气负向活动组成除尘器体系。锅炉滤袋除尘器选用具有惯性碰撞、筛滤(接触阻留)、截捕、调集和静电等滤尘作用原理，且能 对粗(指的是≥10μm粒径)、细(<5μm粒径的对人体损害最大)颗粒的烟尘，以及悬浮微尘都能有效地捕集，这是它的杰出长处。

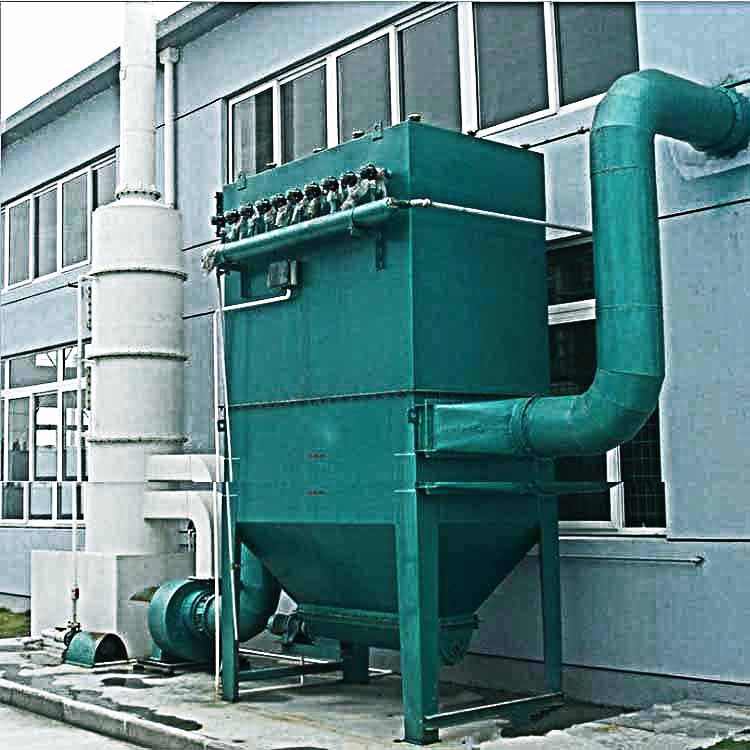

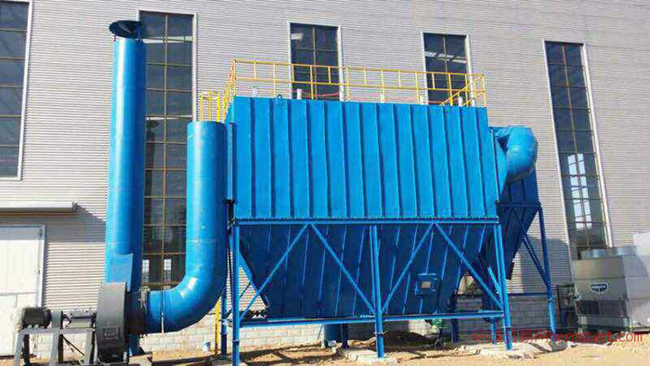

 小型锅炉除尘器的结构主要由灰斗、过滤室、净气室、支架、提高阀、喷吹清灰设备等部分组成。除尘器在作业时,含尘气体由风道进入灰斗。大颗粒的粉尘直接落入灰斗底部，较小的粉尘会跟着 气流转折向上进入过滤室，并被阻留在滤袋外外表，被净化了的烟气就会进入滤袋内，并经袋口和净气室进入出风道，由除尘管道排风口排出。  

 在跟着过滤的不断进行，滤袋外外表的粉尘会不断继续增加，设备阻力也随之上升。而当设备阻力上升到必定数值时，除尘器自动进行清灰操作，有效清除滤袋外表所积灰尘。

滤袋清灰程序：小型锅炉除尘器在运转一段时间后，因为滤袋外表粘赞同调集起必定厚度的烟尘，布袋除尘器经过操控反吹阀设备，进行清除布袋外表所积附的烟尘。  

小型锅炉布袋除尘器是设在引风机负压区的，使除尘体系处于负压状态下作业，这样就会有利于延伸引风机的运用寿命，而且也能避免被烟尘磨损。为了保证滤袋的正常作业，还设置旁路烟 道及阀门，专供锅炉检修烘炉及点火时运用，含油烟较多的燃料对滤袋的影响而暂时注册运用。负压反吹滤袋除尘器结构简单,占地面积小(30m2以内)，可依据出产需求进行现场灵活规划布 局。  

 小型锅炉布袋除尘器净化含尘气体能力强，能够有效地操控烟尘污染，尤其是经净化后的烟尘排放浓度，是显着低于国家规定排放规范，可应用于中小型工业锅炉，除尘功率可高达98%以 上。  

小型锅炉布袋除尘器的出产运转费用较低，能源消耗与同类技能比较较低。负压反吹滤袋除尘器能够有效地捕集≥10μm粒径和<5μm粒径的损害于人体的烟尘及悬浮微尘，这对净化大气环 境，维护人体健康起着特别的作用。

二、小型锅炉布袋除尘器的性能特色：

1、选用低压脉冲喷吹技能，清灰功率高，能耗低。   该除尘器运用直通式低压脉冲阀。喷吹压力只要0.2～0.4MPa，阻力低，启闭快，清灰能力强。因为清灰作用好,清灰周期长,降低了反吹气体的能耗。 

2、脉冲阀运用寿命长，可靠性好。因为喷吹压力低(0.2～0.4MPa),脉冲阀膜片接受的压力和启闭时的冲击力较低。同时因为清灰周期较长,脉冲阀开启次数相应减少,从而延伸了脉冲阀的运用寿命,提高了脉冲阀的运用可靠 性。  

3、设备运转阻力小,喷吹作用好。小型锅炉布袋除尘器选用分室脉冲反吹离线清灰方法,避免了粉尘被反复吸附的现象,提高了脉冲喷吹清灰的作用,降低了布袋阻力。   

4、滤袋装拆方便,固定可靠。选用上部抽装方法,换袋时,从除尘器净气室抽出滤袋骨架,将脏袋投入灰斗,由灰斗入孔取出,改进了换袋环境。滤袋靠袋口的弹性涨圈固定在花板孔上，固定结实,密封性好。  

5、风道选用调集管布置，结构紧凑。  

6、小型锅炉除尘器是选用先进的PLC可编程序智能操控器，操控除尘器的运转全过程。  

7、该除尘器运用压差或守时两种操控方法，使除尘器的可靠性高，运用寿命延伸，十分便于用户出产操作和正常运用。
