布袋除尘器脉冲清灰的原理

实恒环保公司今天给大家普及个关于布袋除尘器设备的小知识，布袋除尘器设备脉冲清灰装置设计结构（脉冲清灰装置见附图）是由脉冲阀、喷吹管、贮气包、导流器和脉冲控制仪等几部分组成的，该部分结构也决定着布袋除尘器除尘效率的高低，那么布袋除尘器设备清灰装置工作原理如下所示：

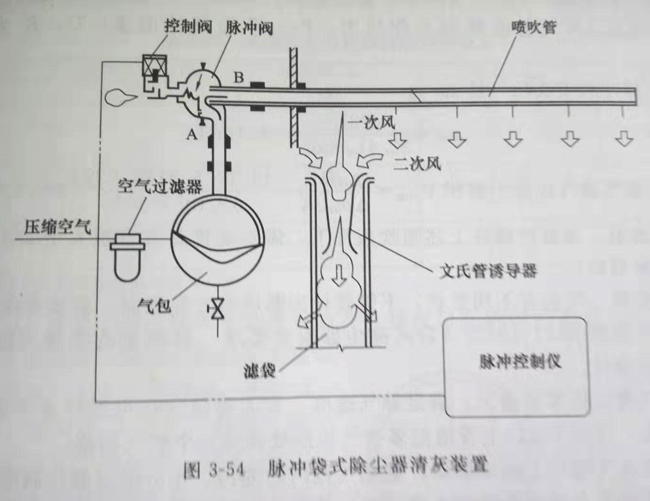

布袋除尘器脉冲清灰装置示意图（附图）

如图中所示：布袋除尘器脉冲阀的一端是接压缩空气包的，而另一端是接喷吹管的，脉冲阀背压室则接控制阀，由脉冲控制仪控制着控制阀及脉冲阀的开启。布袋除尘器脉冲清灰的原理：当控制仪无信号输出时，控制阀排气口则会被关闭，脉冲阀的喷口则会处关闭状态；而当控制仪发出一定信号时，控制排气口则会被打开，脉冲阀背压室外的气体则会被泄掉，因此压力就会降低，与此同时膜片的两面也会产生压差，由于膜片因压差作用而产生位移，这时脉冲阀喷吹装置打开，此时压缩空气则会从气包通过脉冲阀喷吹管小孔处喷出（从喷吹管喷出的气体为一次风）。当脉冲高速气流在通过文氏管导流器，而且诱导了数倍于一次风的周围空气（称为二次风）进入滤袋中，从而就导致了滤袋内的瞬时正压，进而实现清灰的整个过程，高清灰过程也被称为一个清灰周期，布袋除尘器设备清灰由每个清灰周期周而复始循环进行的。
