布袋除尘器压差装置结构和原理

布袋除尘器压差装置结构（见附图）是由取压孔、管路系统和压力计组成的。布袋除尘器压差装置原理是利用静压原理而进行工作的。压差装置是袋式除尘器的重要组成部分，可是日常中往往会不被重视，所以经常会造成除尘器测压出现错误，而且致使测压装置不能反映布袋除尘器的性能真实运行情况。下面就将布袋除尘器压差装置分部结构组成分别详细介绍如下：

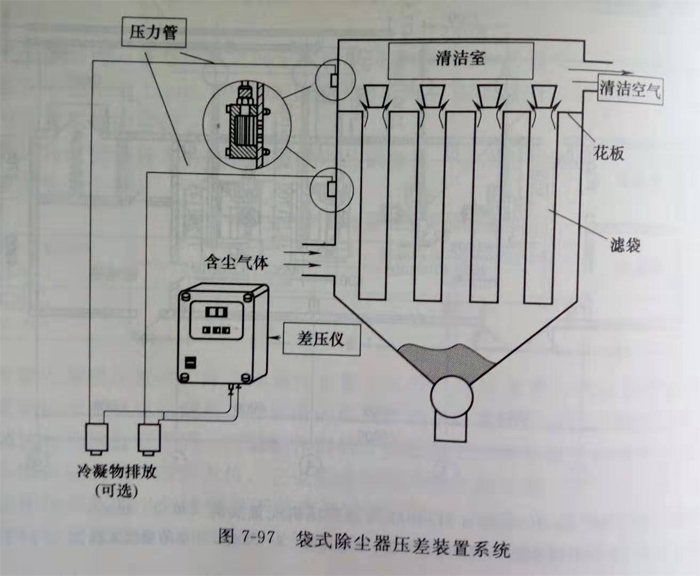

布袋除尘器压差装置结构图（附图）

1、取压测孔

布袋除尘器的取压孔位置一般设在除尘器的壁板上，在花板上下各有1个测点，测整个除尘器的压差时，则在除尘器进口和出口各设1个测点。取压孔型式有普通取压孔、垂直取压孔和防堵取压孔三种型式。

2、压差管道

压差管道直径一般不小于25mm,管道材质用镀锌管或者不锈钢管，避免管道腐蚀堵塞，水平管道要有不小于1%的坡度，而且要坡向压力计方向。

3、压力计选用和防堵

测压用压力计，在测除尘器分室的压差时多用U型压力计，量程大于4000pa，测整个除尘器压力时可用U形压力计，若有压力监控则选用差压变送器。不管用哪种压力计都应在压力处设管道的清堵口和清堵气源，清堵气源压力大于0.15mpa即可，用压缩空气吹扫压差系统，不仅可以疏通压差管道，也可以吹掉取压测孔处的粉尘。
