邯郸砖厂PP脱硫塔改造工作原理及工艺流程图：

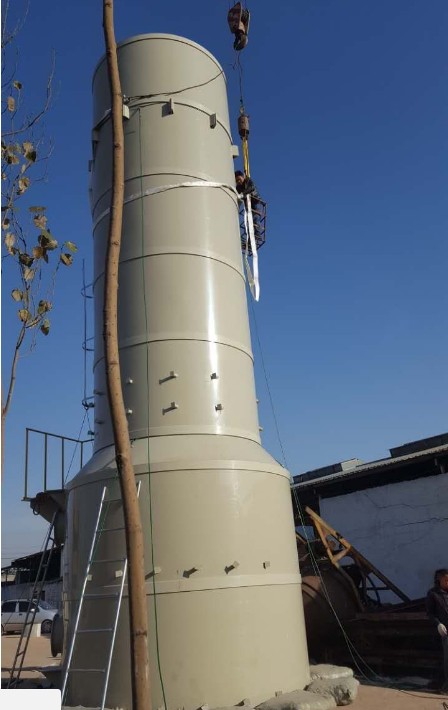

邯郸砖厂PP脱硫塔（外观见附图一）工作原理：

邯郸砖厂生产设备所产生的汽涡旋流的烟气先颠末除尘器除尘，随后烟气就会经烟道从塔底进入砖厂脱硫塔。由于在脱硫塔内设置了多层旋流板，旋流板塔具备良好的气液充分接触的前提条件，在从塔顶直喷而下的碱液，在旋流板上停止雾化，使得烟气中的SO₂与喷淋塔内的碱液充足接触吸收、反响后，经过脱硫洗濯后的净烟气就会颠末除雾器，在脱水后进入换热器中，升温后的烟气就会经引风机经由排气烟囱排入大气层中。

      通过汽涡式引风机后的烟气经过换热器降温后，进入到逆流塔预脱硫设备中，再经U颈进入到逆流塔中处理脱硫污染废气，FGD进口烟气经换热器加热后，经由过程增压风机送到烟囱排放，而当砖厂脱硫塔停运或者变乱时候，FGD装配进口挡板被封闭，烟气就会由旁路烟道排向烟囱烟道，由于旁路烟道不设置关断门，烟气就会经由过程增压风机导叶装置停止调理，每套砖厂脱硫塔浆液轮回泵计划配备4台母管束喷淋。氧化风机计划配置1台，设置脱硫塔内氧化风喷嘴进口距塔底高度约300mm，喷嘴喷口直径设计为DN15，设置数目较多，轮回泵进口浆池设计为切泡池，切泡池与氧化池经由过程隔墙隔断开，隔墙高度为3000mm，在氧化池浆液在跨越3000mm时，这样才能达到切泡池中，接收塔调剂运转液位要求在5700mm，参加反应的石膏浆液一部分会经由过程脱水体系天生石膏，一部分则间接经由过程抛浆体系排挤装配。

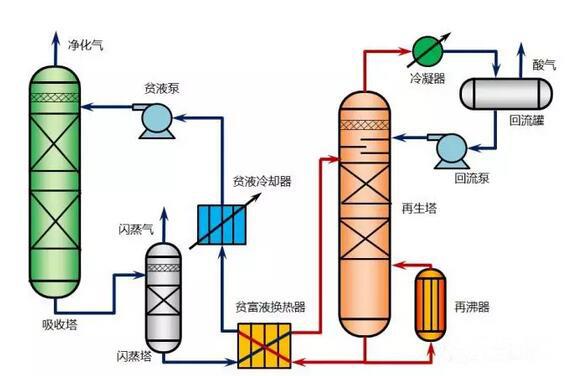

PP脱硫塔工艺流程图（附图二）
