解析PP喷淋塔结构（附图）部件组成及作用：

pp喷淋塔组成结构相对较为简单一些，每个部件都有其独特的使用作用缺一不可，在一个完整的pp喷淋塔结构系统，包含有：喷淋塔本体、空心球填料、循环液喷淋装置、除雾装置、循环水箱、防腐循环水泵、喷淋层透明视窗、进出风口等部分组成。使用前可选配酸碱加药设备、PH控制器、电控箱等。

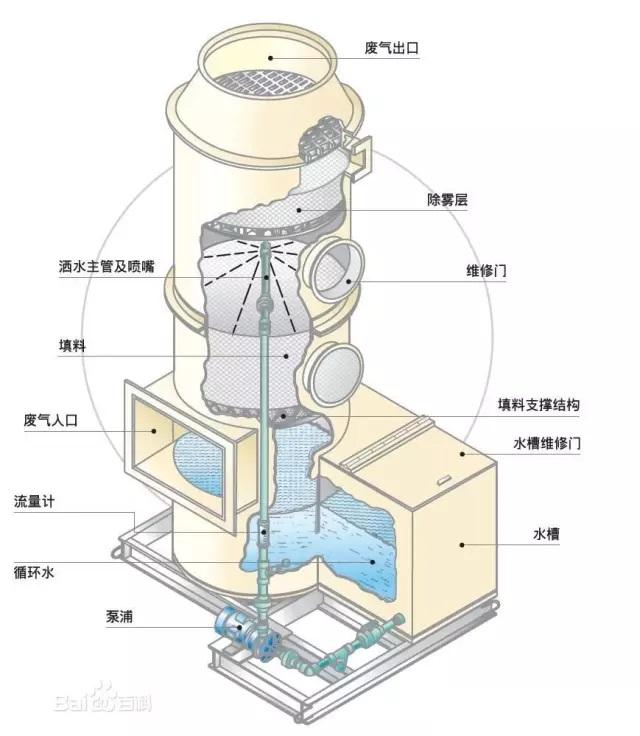

PP喷淋塔结构部件组成剖面图（附图）

1、pp喷淋塔的本体：喷淋洗涤塔的塔体大部分为呈圆筒状。在实际中如果场地受限或者必须安装在室内，我们就可选择方形的卧式喷淋塔。

2、喷淋塔的填料：填料层分层布置在洗涤塔的内部，在每层填料均用格栅板承托，平时我们一般选用拉西环、空心球、鲍尔环、泰勒花环等。填料层的比表面积很大，使用螺旋喷嘴将使喷淋液被均匀、足量的喷洒在填料上，形成液膜状态，这样可极大增加吸收液与废气的接触面积，可有效提高对废气的吸收效率。

3、螺旋喷嘴：被设置在每层填料的上方，喷淋塔喷淋支管均匀成排布置，并均匀密布螺旋喷嘴，以保证吸收液被完全覆盖在填料层。利用循环水泵将水箱中的吸收液泵送入喷淋层，被均匀喷洒在填料上，洗涤废气以后流入塔底循环水箱中，被经过滤后再次被水泵送入喷淋层，形成喷淋水循环状态。由于工业废气大多数都具有腐蚀性，实恒环保公司生产的洗涤塔中，在整个循环系统都是非金属件制作成，以达到耐酸碱腐蚀的目的，从而保证了洗涤塔的使用正常运转。

4、除雾层：该装置设置在洗涤塔内顶部，一般除雾装置分为空心球除雾、丝网除雾、折流板除雾等类型。洗涤塔主要靠液体来净化废气的，经处理后的气体还带有水雾，这种水雾如果不有效去除，它会进入后续串联的废气处理设备当中，会影响它们的运行效率，并且还存在有安全隐患。如果选择不合理或者质量差的除雾器，要么是二次带水，除雾效果非常差；要么就是容易堵塞、阻力大，会造成设备压降大，能耗升高，效率降低等。泊头实恒环保公司会综合考虑到废气种类、浓度、风量、粉尘含量等参数，来进行合理设计制造除雾装置。

5、PP喷淋塔内置水箱：水箱设置在洗涤底部侧面，与塔体相连通，并设计有多道过滤装置，内部设有浮球阀，可自动进行补水。循环水被储存在洗涤塔的底部，与喷淋塔的循环水箱液面相持平。如果废气中有酸性气体、碱性气体、混合气体等，可通过水箱中添加氢氧化钠、稀硫酸或其它针对性的药剂，用以中和、吸收废气中的污染废气物。我公司可按客户实际需求，加装自动加药装置、液位计、流量计、PH控制系统等，以满广大足客户的自动化需求。

6、耐酸碱循环泵：我们选用的是防腐水泵，该水泵其耐酸碱、密封性能好、使用寿命长、性能稳定。选用优质水泵可将吸收液足量喷淋在填料层上，并不会出现动力不足、水量不够的状况，有效保证了洗涤塔的正常工作效率。

7、透明视窗：该视窗是自下而上合理设置在塔体上，视窗选用为透明材质，这样洗涤塔内各关键部位运行工况在外面就能看到。我们在定期维护时，将检视孔打开，即可进行操作了，非常方便简单。

8、废气出入口：出入口为法兰设计，风管连接时操作简单，密封效果好。
